AL-LASERFIX 600 F
LASEROVÝ ROBOTICKÝ SYSTÉM PRO FIXACI LEMOVANÝCH HRAN
- Výkon
- 600 W
- Kategorie
- Otevřené stacionární laserové systémy
Laserová fixace lemovaných hran bez samostatné svařovací buňky
Robotický systém AL-LASERFIX 600 F slouží k účinné fixaci lemovaných hran karosářských plechů. Díky zařazení do laserové třídy 1 nepotřebuje žádný další laserově bezpečný kryt.
Laserový proces navíc umožňuje obejít se bez drahých plynových pecí, které se dosud používaly k vytvrzování lepidla na karosářských plechách.
Modulární začlenění
Systém tvoří laserová procesní hlava, řídicí jednotka se zabudovaným laserovým zdrojem, energetický řetěz a odsávání. Modulární řešení lze začlenit do stávajících výrobních linek.
Bez ochranné kabiny
Uzavřená konstrukce splňuje požadavky laserové třídy 1. Mimo kryt nejsou potřeba žádná další ochranná opatření ani samostatná ochranná kabina.
Přesné svařování
Systém je vyvinut pro vysoce přesné impulsní laserové svařování lemovaných hran v karosárně a je určen pro opakovatelné fixační procesy.
Jak to probíhá
-
Jak se to dělá dnes

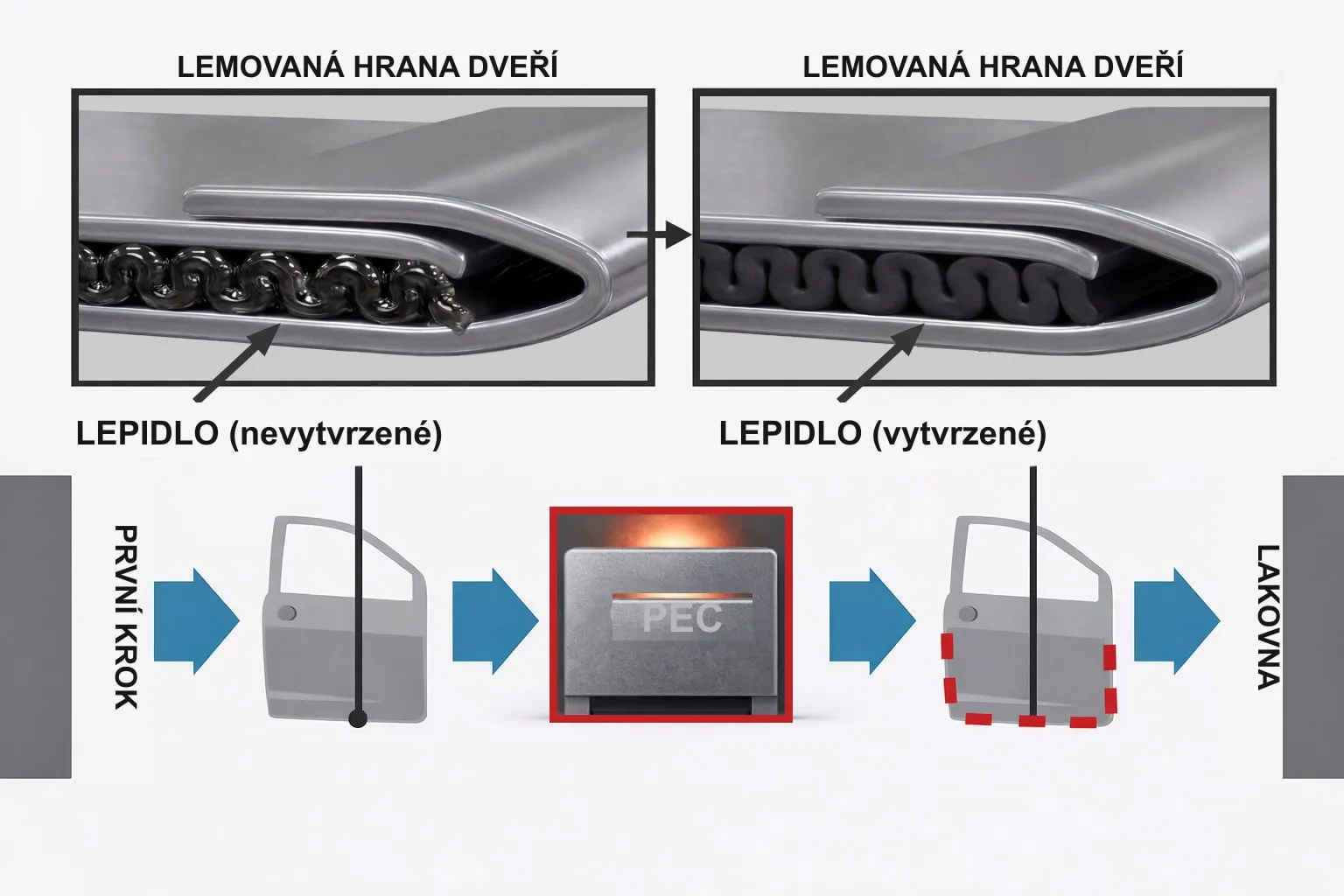

V karosárně jsou hned po lepení potřeba pece, které lepidlo vytvrdí, aby byly díly dostatečně zafixované.
-
V čem je problém
Takové pece jsou drahé. Bez vytvrzení může při přepravě dojít k nadměrným vibracím, které díl zdeformují nebo posunou.
-
Řešení ALPHA LASER

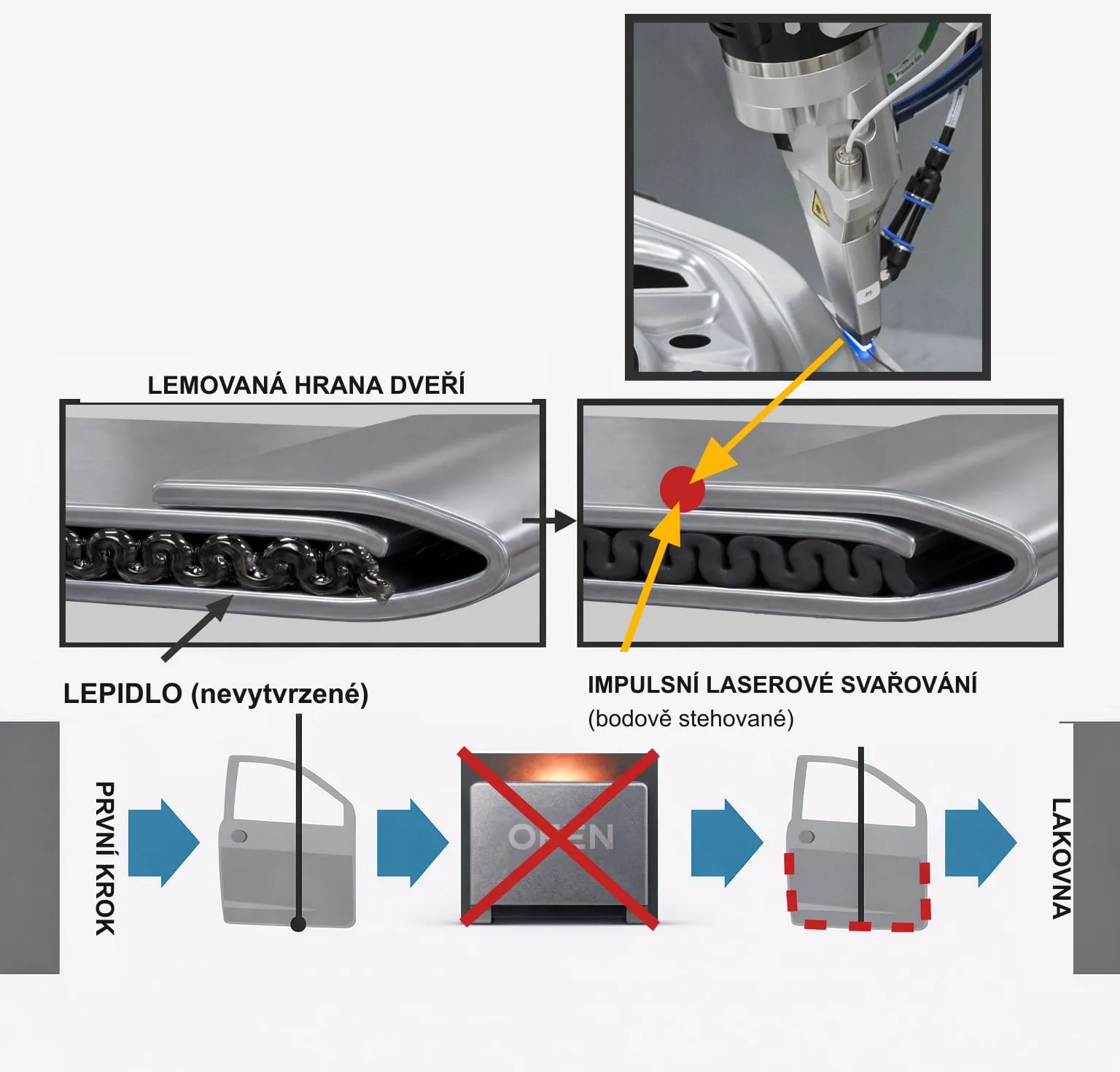

Díly se bodově svaří laserem — bez samostatné svařovací buňky. Řešení se začlení přímo do robotické buňky za lemovačkou, takže pec vypadne z celého řetězce.
Technické údaje
Prospekt ke staženíAL-LASERFIX 600 F
Procesní hlava LASERHEAD-WF
| Objektiv | 150 mm |
|---|---|
| Kolimace | 30 mm |
| Špičkový výkon impulsu | 6000 W (impulsně) / 600 W (CW) |
| Výchylka skeneru | Max. 200 mrad, omezeno na x = 20 mm, y = 1 mm, z = 10 mm |
| Max. frekvence skeneru | 500 Hz (při 1 mrad) |
| Adaptér připojení vlákna | QBH (standard) |
| Kontrola fixace | Tlakový snímač |
| Sledování dílu | Pyrometr |
| Dohled nad procesem | Pyrometr |
| Nastavení procesu | Ethernetová kamera |
| Rozměry (V × Š × H) | 400 × 240 × 150 mm |
| Hmotnost | cca 8 kg |
| Délka kabelu | 9 m |
Řídicí jednotka s laserovým zdrojem
| Rozměry (V × Š × H) | 1750 × 725 × 750 mm |
|---|---|
| Řízení systému | AL HMI Panel |
| Software skeneru | Dylabesh (> Windows 10) |
| Bezpečnostní funkce | Podle DIN EN ISO 13849-1 |
| Laserový zdroj | IPG YLM 600/6,000 MM QCW [1070 nm, 50 µm] |
| Špičkový výkon impulsu | 6000 W (při 10 ms / 10 Hz) |
| Trvalý výkon | 600 W |
| Délka impulsu | 0,2–50 ms |
| Frekvence impulsů | 100 Hz |
| Délka vlákna | 10 m |
Odsávání
| Výrobce | TBH |
|---|---|
| Typ | LN260ZA-W3 (včetně ochrany proti jiskrám) |
| Rozměry (V × Š × H) | 750 × 350 × 1300 mm |
| Hmotnost | cca 106 kg |
| Délka hadice | 10 m |
