Nižšie náklady
Impulzné laserové zváranie fixuje diely hneď po lemovaní. Odpadajú tým nákladné vytvrdzovacie pece aj ďalšie kroky výroby.

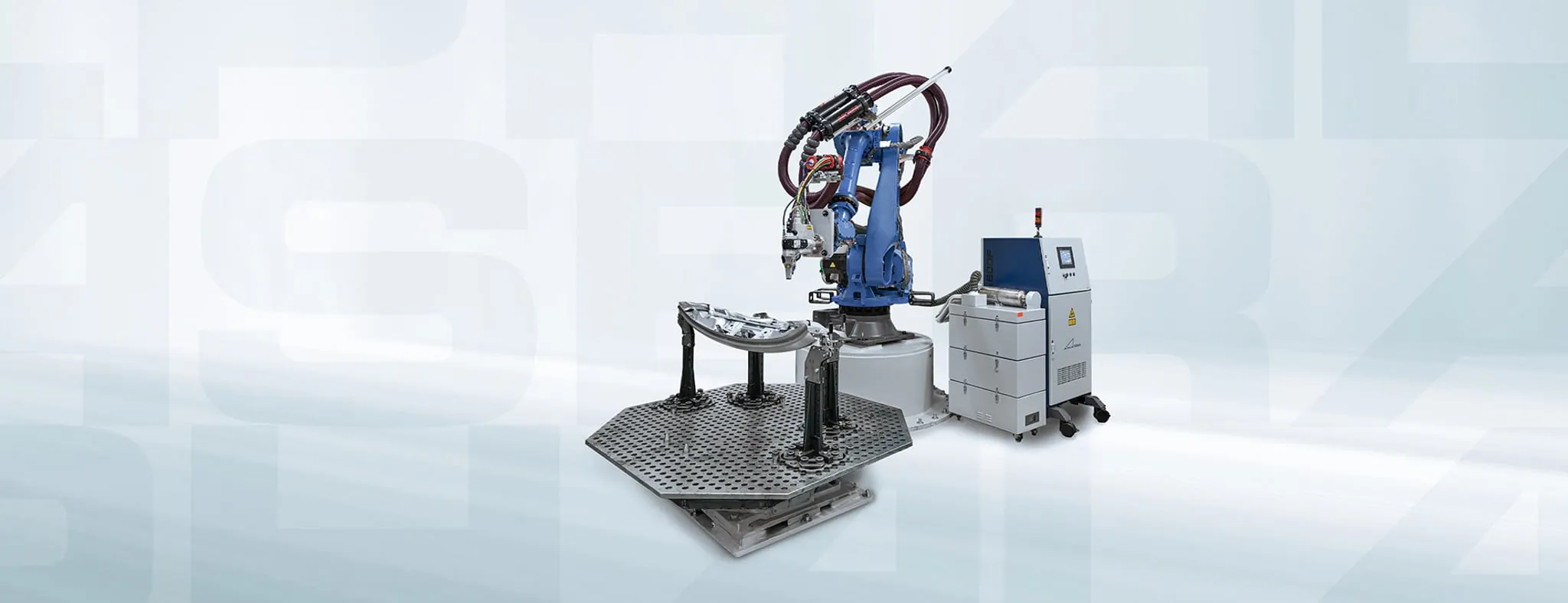

AL-LASERFIX 600 F
LASEROVÝ ROBOTICKÝ SYSTÉM NA FIXÁCIU LEMOVANÝCH HRÁN
- Výkon
- 600 W
- Kategória
- Otvorené stacionárne laserové systémy
Laserová fixácia lemovaných hrán bez samostatnej zváracej bunky
Robotický systém AL-LASERFIX 600 F slúži na účinnú fixáciu lemovaných hrán karosárskych plechov. Vďaka zaradeniu do laserovej triedy 1 nepotrebuje žiadny ďalší laserovo bezpečný kryt.
Laserový proces navyše umožňuje zaobísť sa bez drahých plynových pecí, ktoré sa doteraz používali na vytvrdzovanie lepidla na karosárskych plechoch.
Modulárne začlenenie
Systém tvorí laserová procesná hlava, riadiaca jednotka so zabudovaným laserovým zdrojom, energetický reťazec a odsávanie. Modulárne riešenie sa dá začleniť do existujúcich výrobných liniek.
Bez ochrannej kabíny
Uzavretá konštrukcia spĺňa požiadavky laserovej triedy 1. Mimo krytu nie sú potrebné žiadne ďalšie ochranné opatrenia ani samostatná ochranná kabína.
Presné zváranie

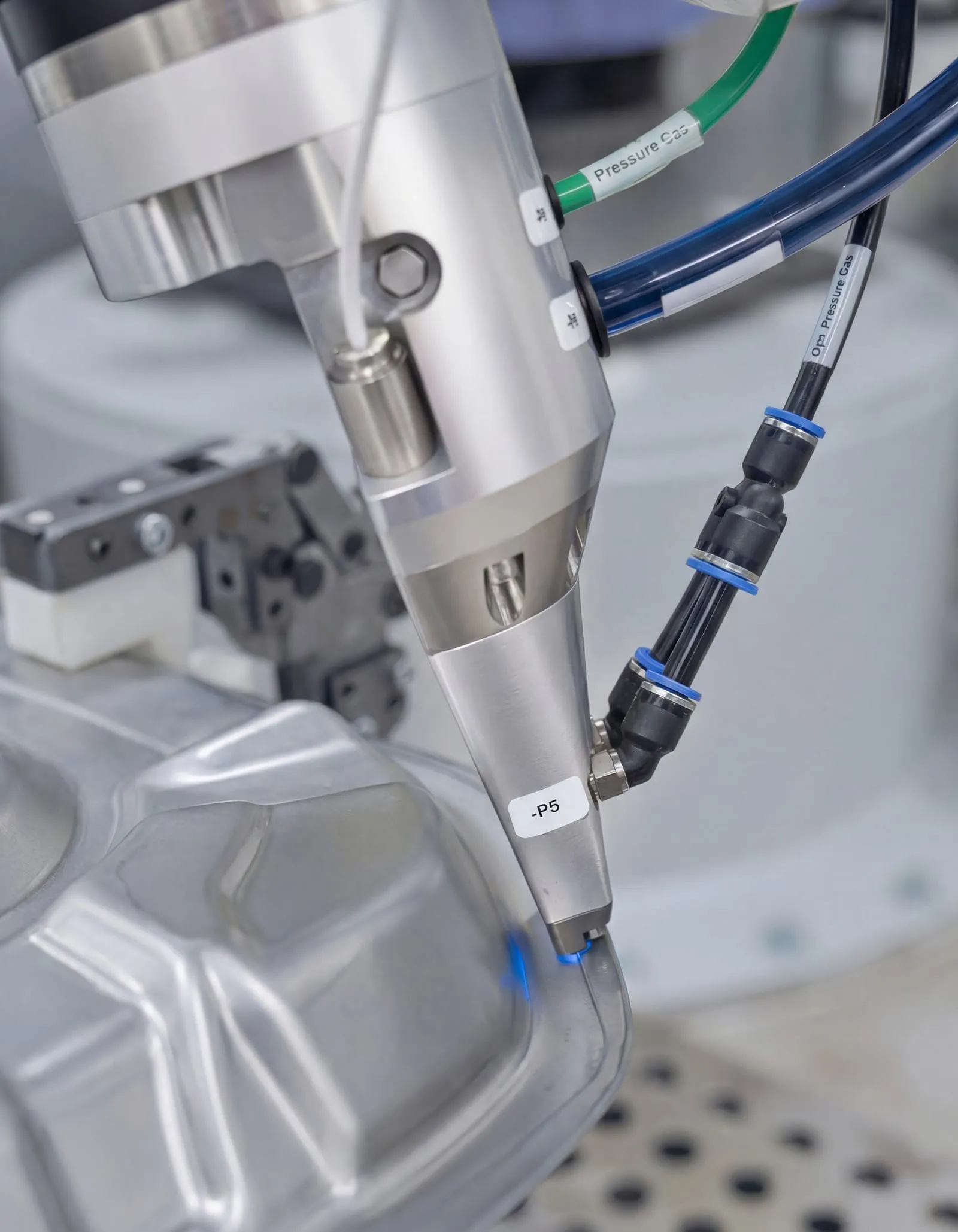

Systém je vyvinutý na vysoko presné impulzné laserové zváranie lemovaných hrán v karosárni a je určený na opakovateľné fixačné procesy.
Ako to prebieha
-

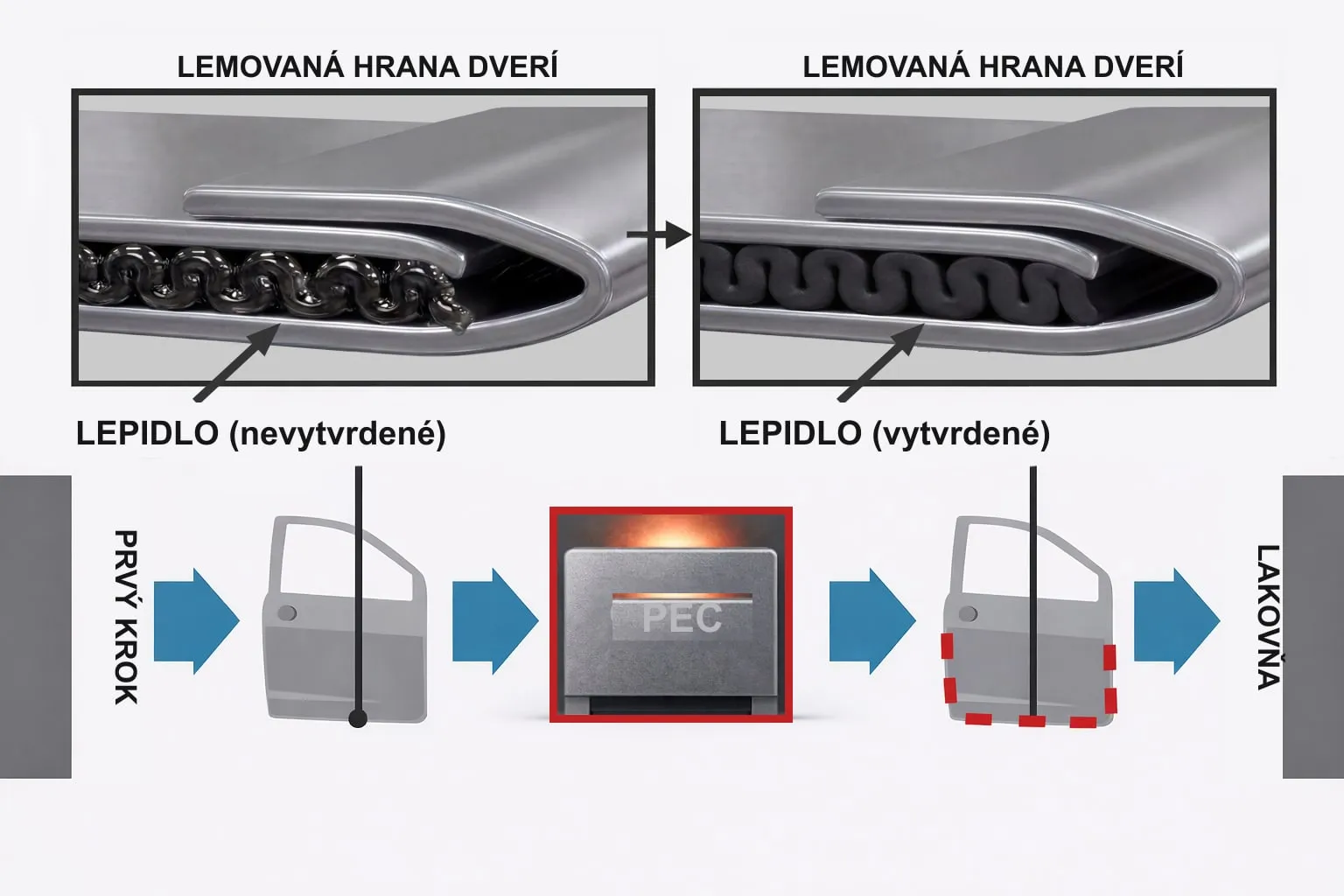

Ako sa to robí dnes
V karosárni sú hneď po lepení potrebné pece, ktoré lepidlo vytvrdia, aby boli diely dostatočne zafixované.
-
V čom je problém
Také pece sú drahé. Bez vytvrdenia môže pri preprave dôjsť k nadmerným vibráciám, ktoré diel zdeformujú alebo posunú.
-

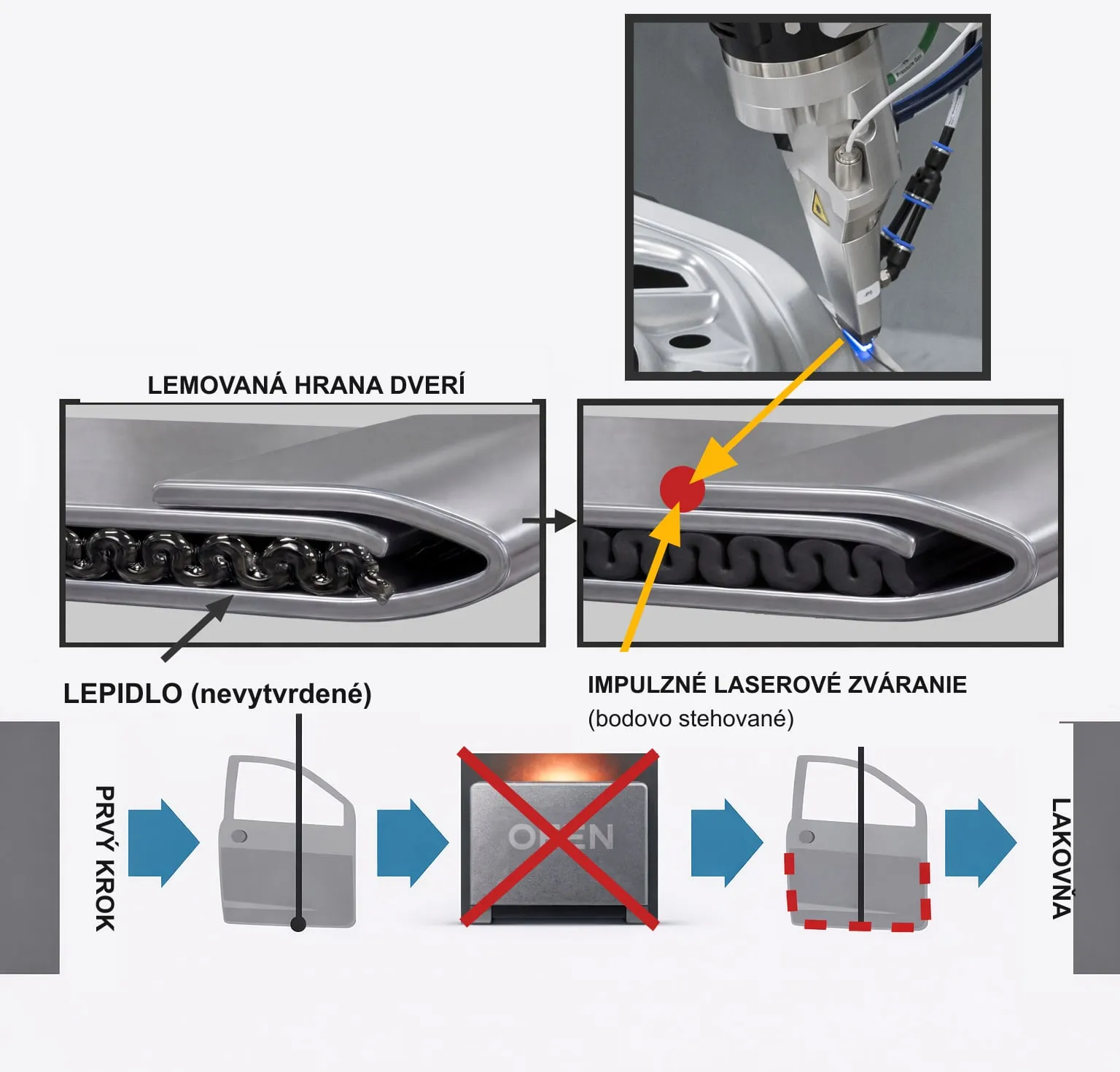

Riešenie ALPHA LASER
Diely sa bodovo zvaria laserom — bez samostatnej zváracej bunky. Riešenie sa začlení priamo do robotickej bunky za lemovačkou, takže pec vypadne z celého reťazca.
Technické údaje
Prospekt na stiahnutieAL-LASERFIX 600 F
Procesná hlava LASERHEAD-WF
| Objektív | 150 mm |
|---|---|
| Kolimácia | 30 mm |
| Špičkový výkon impulzu | 6000 W (impulzne) / 600 W (CW) |
| Výchylka skenera | Max. 200 mrad, obmedzené na x = 20 mm, y = 1 mm, z = 10 mm |
| Max. frekvencia skenera | 500 Hz (pri 1 mrad) |
| Adaptér pripojenia vlákna | QBH (štandard) |
| Kontrola fixácie | Tlakový snímač |
| Sledovanie dielu | Pyrometer |
| Dohľad nad procesom | Pyrometer |
| Nastavenie procesu | Ethernetová kamera |
| Rozmery (V × Š × H) | 400 × 240 × 150 mm |
| Hmotnosť | asi 8 kg |
| Dĺžka kábla | 9 m |
Riadiaca jednotka s laserovým zdrojom
| Rozmery (V × Š × H) | 1750 × 725 × 750 mm |
|---|---|
| Riadenie systému | AL HMI Panel |
| Softvér skenera | Dylabesh (> Windows 10) |
| Bezpečnostné funkcie | Podľa DIN EN ISO 13849-1 |
| Laserový zdroj | IPG YLM 600/6,000 MM QCW [1070 nm, 50 µm] |
| Špičkový výkon impulzu | 6000 W (pri 10 ms / 10 Hz) |
| Trvalý výkon | 600 W |
| Dĺžka impulzu | 0,2–50 ms |
| Frekvencia impulzov | 100 Hz |
| Dĺžka vlákna | 10 m |
Odsávanie
| Výrobca | TBH |
|---|---|
| Typ | LN260ZA-W3 (vrátane ochrany proti iskrám) |
| Rozmery (V × Š × H) | 750 × 350 × 1300 mm |
| Hmotnosť | asi 106 kg |
| Dĺžka hadice | 10 m |
