AL-TW
PROGRAMOVATEĽNÝ PRACOVNÝ STÔL S INTEGROVANÝM LASEROM
- Výkon
- 200 / 300 / 450 / 500 / 600 / 900 W
- Kategória
- Otvorené stacionárne laserové systémy

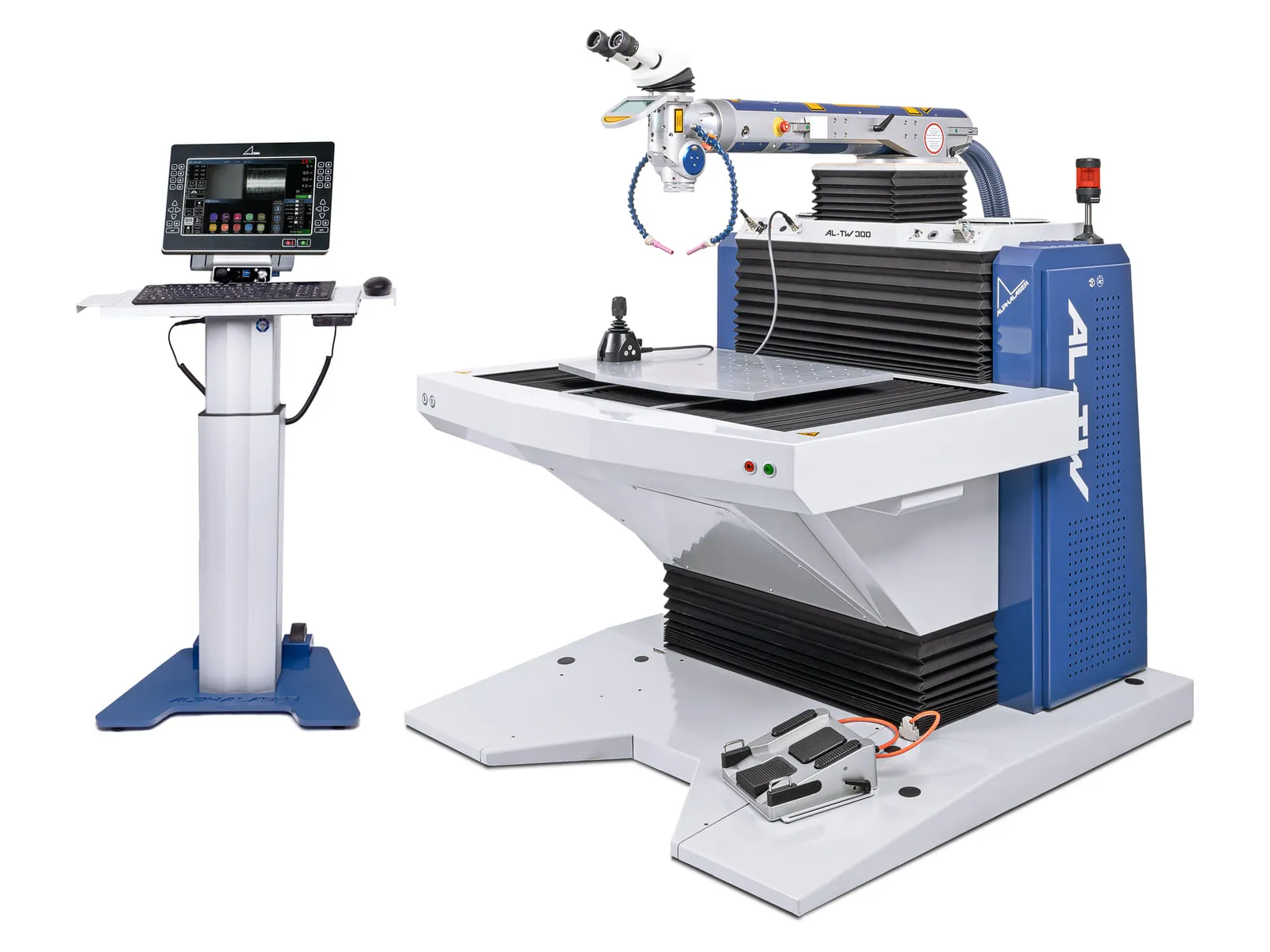

V laserovom systéme AL-TW je laserový zdroj (Nd:YAG alebo vláknový laser) integrovaný v stole. Obrobky je možné počas zvárania presne polohovať v 3 osiach (X, Y, Z). Okrem toho je k dispozícii otočná os pre zváranie rotačných súčiastok. Laserový a posuvný systém sa ovláda veľmi pohodlne prostredníctvom ovládacieho panela s intuitívnym dotykovým displejom. AL-TW je ideálny pre sériovú výrobu. Je mimoriadne stabilný a možno ho ovládať buď pomocou joysticku, poloautomaticky alebo automaticky pomocou softvéru WINLaserNC. Pomocou patentovaného multifunkčného nožného ovládača možno laserové parametre dodatočne nastavovať alebo počas zvárania primerane prispôsobovať. To umožňuje plnú koncentráciu na laserové zváranie, bez toho aby ste museli zložiť ruky z dielca.
Nezáleží na tom, či ide o naváranie, opravy, sériovú výrobu, komponenty medicínskej techniky alebo senzory – poskytneme vám správny výkon laseru a veľký výber užitočného príslušenstva zvyšujúceho efektivitu.
AL-TW je k dispozícii ako Nd:YAG laser s výkonmi 200, 300 a 500 W, alebo ako vláknový laser s výkonmi 300, 450, 600 alebo 900 W. S vláknovým laserom môžete zvárať v impulznom alebo CW-móde (CW=continuous wave=kontinuálna vlna). Pri zváraní v CW-móde vzniká efekt tzv. kľúčovej dierky, vďaka ktorému je možné dosiahnuť veľkú hĺbku prieniku do materiálu.
Galéria
Technické údaje
Zobraziť v katalóguAL-TW Nd:YAG — AL-TW 200
Laser
| Typ lasera / vlnová dĺžka | Nd:YAG, 1064 nm |
|---|---|
| Stredný výkon | 200 W |
| Špičkový výkon impulzu | 9 kW |
| Energia impulzu | 90 J |
| Dĺžka impulzu | 0,5–20 ms |
| Frekvencia impulzov | Jednotlivý impulz — 100 Hz |
| Prevádzkový režim | Impulzný |
| Priemer zvarového bodu | 0,2–2,0 mm; s voliteľným jemným zváraním 0,05–0,5 mm |
| Fokusačný objektív | 150 mm, ďalšie podľa dátového listu optiky |
| Tvarovanie impulzu | Priebeh výkonu v rámci impulzu sa dá nastaviť |
| Displej a ovládanie | Dotykový displej. Laserové parametre sa dajú nastaviť aj multifunkčným nožným spínačom. Softvér WINLaser 5 sa ovláda cez dotykový displej. |
Pracovný rozsah
| Osi stroja | X, Y, Z; otočná os voliteľne. Pohyb obrobku motoricky joystickom. |
|---|---|
| Rýchlosť pojazdu (X, Y, Z) | 0,05–25 mm/s |
| Rozsah pojazdu (X, Y, Z, W) | 620 × 400 × 350 × 200 mm |
Vonkajšie rozmery
| Š × H × V (základ) | 1200 × 1438 × 1461 mm (1647 mm pri maximálnej osi W) |
|---|---|
| Hmotnosť | Asi 800 kg (+ asi 60 kg ovládacia konzola) |
Vonkajšie prípojky
| Elektrická prípojka | 3 × 400 V / 50–60 Hz / 3 × 16 A |
|---|---|
| Externé chladenie | Voliteľne |
| Odsávanie zváracieho dymu | Zabudované (voliteľne) |
AL-TW Nd:YAG — AL-TW 300
Laser
| Typ lasera / vlnová dĺžka | Nd:YAG, 1064 nm |
|---|---|
| Stredný výkon | 300 W |
| Špičkový výkon impulzu | 9 kW |
| Energia impulzu | 90 J |
| Dĺžka impulzu | 0,5–20 ms |
| Frekvencia impulzov | Jednotlivý impulz — 100 Hz |
| Prevádzkový režim | Impulzný |
| Priemer zvarového bodu | 0,2–2,0 mm; s voliteľným jemným zváraním 0,05–0,5 mm |
| Fokusačný objektív | 150 mm, ďalšie podľa dátového listu optiky |
| Tvarovanie impulzu | Priebeh výkonu v rámci impulzu sa dá nastaviť |
| Displej a ovládanie | Dotykový displej. Laserové parametre sa dajú nastaviť aj multifunkčným nožným spínačom. Softvér WINLaser 5 sa ovláda cez dotykový displej. |
Pracovný rozsah
| Osi stroja | X, Y, Z; otočná os voliteľne. Pohyb obrobku motoricky joystickom. |
|---|---|
| Rýchlosť pojazdu (X, Y, Z) | 0,05–25 mm/s |
| Rozsah pojazdu (X, Y, Z, W) | 620 × 400 × 350 × 200 mm |
Vonkajšie rozmery
| Š × H × V (základ) | 1200 × 1438 × 1461 mm (1647 mm pri maximálnej osi W) |
|---|---|
| Hmotnosť | Asi 800 kg (+ asi 60 kg ovládacia konzola) |
Vonkajšie prípojky
| Elektrická prípojka | 3 × 400 V / 50–60 Hz / 3 × 16 A |
|---|---|
| Externé chladenie | Voliteľne |
| Odsávanie zváracieho dymu | Zabudované (voliteľne) |
AL-TW vláknový laser — AL-TW 300 F
Laser
| Typ lasera / vlnová dĺžka | Vláknový laser, 1070 nm |
|---|---|
| Stredný výkon | 300 W |
| Výkon v režime CW | 300 W |
| Špičkový výkon impulzu | 3 kW |
| Energia impulzu | 30 J |
| Dĺžka impulzu | 0,2–50 ms/CW |
| Frekvencia impulzov | Jednotlivý impulz — 100 Hz |
| Prevádzkové režimy | Impulzný / CW |
| Priemer zvarového bodu | 0,2–3,0 mm, voliteľne 0,1–4,0 mm |
| Fokusačný objektív | 150 mm, ďalšie podľa dátového listu optiky |
| Tvarovanie impulzu | Priebeh výkonu v rámci impulzu sa dá nastaviť |
| Displej a ovládanie | Dotykový displej. Laserové parametre sa dajú nastaviť aj multifunkčným nožným spínačom. Softvér WINLaser 5 sa dá ovládať cez dotykový displej. |
Pracovný rozsah
| Osi stroja | X, Y, Z; otočná os voliteľne. Pohyb obrobku motoricky joystickom. |
|---|---|
| Rýchlosť pojazdu (X, Y, Z) | 0,05–25 mm/s |
| Rozsah pojazdu (X, Y, Z) | 620 × 400 × 350 × 200 mm |
Vonkajšie rozmery
| Š × H × V (základ) | 1200 × 1360 × 1260 mm |
|---|---|
| Hmotnosť | Asi 800 kg (+ asi 60 kg ovládacia konzola) |
Vonkajšie prípojky
| Elektrická prípojka | 3 × 400 V / 50–60 Hz / 3 × 16 A |
|---|---|
| Externé chladenie | Vodné chladenie optiky a clonový vzduch voliteľne |
| Odsávanie zváracieho dymu | extern anschließbar |
AL-TW vláknový laser — AL-TW 450 F
Laser
| Typ lasera / vlnová dĺžka | Vláknový laser, 1070 nm |
|---|---|
| Stredný výkon | 450 W |
| Výkon v režime CW | 450 W |
| Špičkový výkon impulzu | 4,5 kW |
| Energia impulzu | 45 J |
| Dĺžka impulzu | 0,2–50 ms/CW |
| Frekvencia impulzov | Jednotlivý impulz — 100 Hz |
| Prevádzkové režimy | Impulzný / CW |
| Priemer zvarového bodu | 0,2–3,0 mm, voliteľne 0,1–4,0 mm |
| Fokusačný objektív | 150 mm, ďalšie podľa dátového listu optiky |
| Tvarovanie impulzu | Priebeh výkonu v rámci impulzu sa dá nastaviť |
| Displej a ovládanie | Dotykový displej. Laserové parametre sa dajú nastaviť aj multifunkčným nožným spínačom. Softvér WINLaser 5 sa dá ovládať cez dotykový displej. |
Pracovný rozsah
| Osi stroja | X, Y, Z; otočná os voliteľne. Pohyb obrobku motoricky joystickom. |
|---|---|
| Rýchlosť pojazdu (X, Y, Z) | 0,05–25 mm/s |
| Rozsah pojazdu (X, Y, Z) | 620 × 400 × 350 × 200 mm |
Vonkajšie rozmery
| Š × H × V (základ) | 1200 × 1360 × 1260 mm |
|---|---|
| Hmotnosť | Asi 800 kg (+ asi 60 kg ovládacia konzola) |
Vonkajšie prípojky
| Elektrická prípojka | 3 × 400 V / 50–60 Hz / 3 × 16 A |
|---|---|
| Externé chladenie | Vodné chladenie optiky a clonový vzduch voliteľne |
| Odsávanie zváracieho dymu | extern anschließbar |
AL-TW vláknový laser — AL-TW 600 F
Laser
| Typ lasera / vlnová dĺžka | Vláknový laser, 1070 nm |
|---|---|
| Stredný výkon | 600 W |
| Výkon v režime CW | 600 W |
| Špičkový výkon impulzu | 6 kW |
| Energia impulzu | 60 J |
| Dĺžka impulzu | 0,2–50 ms/CW |
| Frekvencia impulzov | Jednotlivý impulz — 100 Hz |
| Prevádzkové režimy | Impulzný / CW |
| Priemer zvarového bodu | 0,2–3,0 mm, voliteľne 0,1–4,0 mm |
| Fokusačný objektív | 150 mm, ďalšie podľa dátového listu optiky |
| Tvarovanie impulzu | Priebeh výkonu v rámci impulzu sa dá nastaviť |
| Displej a ovládanie | Dotykový displej. Laserové parametre sa dajú nastaviť aj multifunkčným nožným spínačom. Softvér WINLaser 5 sa dá ovládať cez dotykový displej. |
Pracovný rozsah
| Osi stroja | X, Y, Z; otočná os voliteľne. Pohyb obrobku motoricky joystickom. |
|---|---|
| Rýchlosť pojazdu (X, Y, Z) | 0,05–25 mm/s |
| Rozsah pojazdu (X, Y, Z) | 620 × 400 × 350 × 200 mm |
Vonkajšie rozmery
| Š × H × V (základ) | 1200 × 1360 × 1260 mm |
|---|---|
| Hmotnosť | Asi 800 kg (+ asi 60 kg ovládacia konzola) |
Vonkajšie prípojky
| Elektrická prípojka | 3 × 400 V / 50–60 Hz / 3 × 16 A |
|---|---|
| Externé chladenie | Vodné chladenie optiky a clonový vzduch v základnej výbave |
| Odsávanie zváracieho dymu | extern anschließbar |
AL-TW vláknový laser — AL-TW 900 F
Laser
| Typ lasera / vlnová dĺžka | Vláknový laser, 1070 nm |
|---|---|
| Stredný výkon | 900 W |
| Výkon v režime CW | 900 W |
| Špičkový výkon impulzu | 9 kW |
| Energia impulzu | 90 J |
| Dĺžka impulzu | 0,2–50 ms/CW |
| Frekvencia impulzov | Jednotlivý impulz — 100 Hz |
| Prevádzkové režimy | Impulzný / CW |
| Priemer zvarového bodu | 0,3–3,0 mm, voliteľne 1,1–4,0 mm |
| Fokusačný objektív | 150 mm, ďalšie podľa dátového listu optiky |
| Tvarovanie impulzu | Priebeh výkonu v rámci impulzu sa dá nastaviť |
| Displej a ovládanie | Dotykový displej. Laserové parametre sa dajú nastaviť aj multifunkčným nožným spínačom. Softvér WINLaser 5 sa dá ovládať cez dotykový displej. |
Pracovný rozsah
| Osi stroja | X, Y, Z; otočná os voliteľne. Pohyb obrobku motoricky joystickom. |
|---|---|
| Rýchlosť pojazdu (X, Y, Z) | 0,05–25 mm/s |
| Rozsah pojazdu (X, Y, Z) | 620 × 400 × 350 × 200 mm |
Vonkajšie rozmery
| Š × H × V (základ) | 1200 × 1360 × 1260 mm |
|---|---|
| Hmotnosť | Asi 800 kg (+ asi 60 kg ovládacia konzola) |
Vonkajšie prípojky
| Elektrická prípojka | 3 × 400 V / 50–60 Hz / 3 × 16 A |
|---|---|
| Externé chladenie | Vodné chladenie optiky a clonový vzduch voliteľne |
| Odsávanie zváracieho dymu | extern anschließbar |
