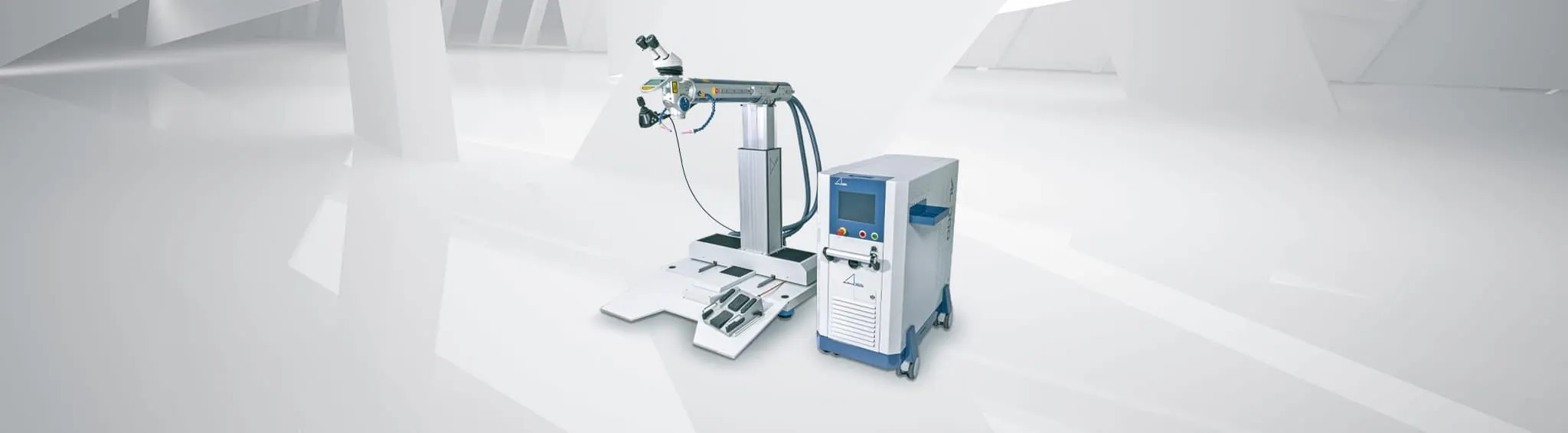

AL-IN
EKONOMICKÁ VOĽBA PRE ZAČIATOČNÍKOV AJ EXPERTOV
- Výkon
- 150 / 200 / 300 / 450 / 600 / 900 / 1200 W
- Kategória
- Otvorené stacionárne laserové systémy

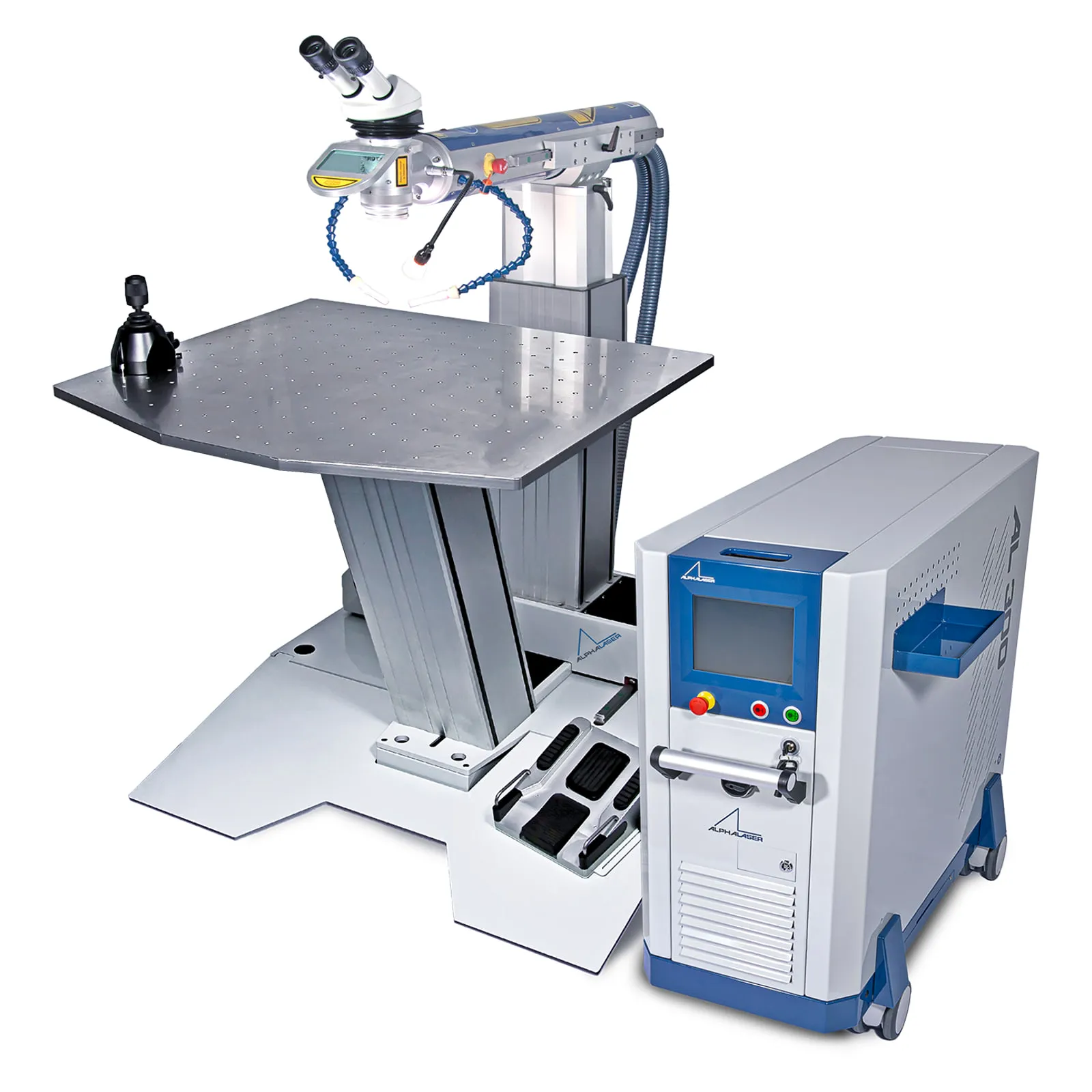

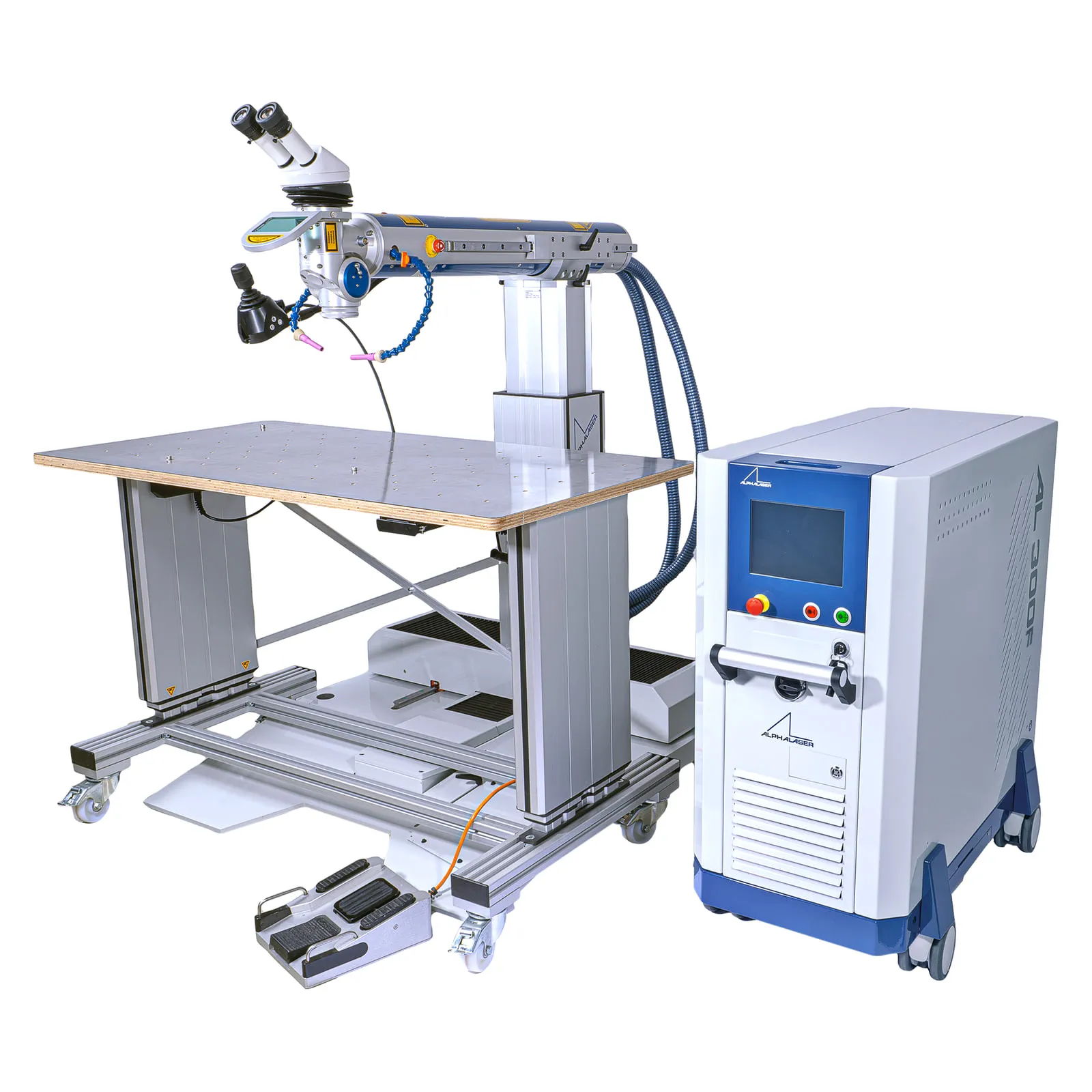

AL-IN odporúčame všetkým, ktorý chcú stacionárny systém a zároveň vyžadujú väčšiu voľnosť pohybu. Zvárané dielce môžu byť voľne umiestnené pod alebo vedľa laserového systému, pretože pred posuvným stĺpom možno umiestniť rôzne pracovné stoly alebo rozmerný dielec priamo na palete. Voliteľne je k dispozícii pevná pracovná doska pripojená k posuvnému systému.

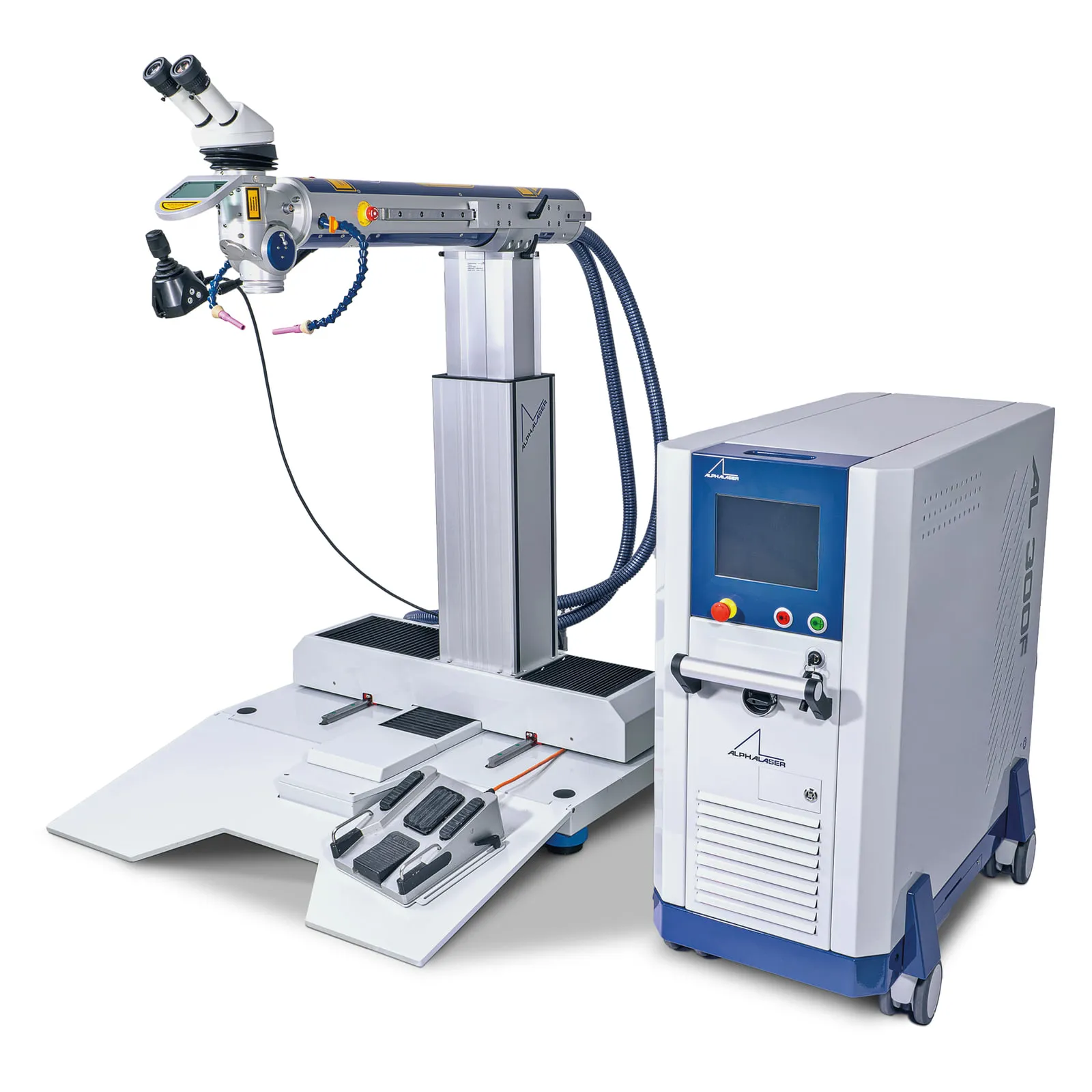

Rezonátor laseru je možné otáčať o 360° a zafixovať ho v ľubovoľnej otočnej polohe. Rezonátor, ktorý je uložený v posuvnej koľajnici, je možné vysunúť ďaleko dopredu alebo vykloniť nahor alebo nadol pomocou voliteľného sklopného kĺbu.
Zaujímavé na systéme AL-IN je to, že posuvný pohyb nevykonáva dielec, ale laserové rameno. Ovládanie posuvného systému sa vykonáva pomocou joysticku, dotykového displeja, alebo ovládacej jednotky. Dotykový displej možno vyklápať alebo ho úplne vybrať z držiaku a ľubovoľne umiestniť tak, aby ste ho mali vždy poruke.
K dispozícii je široký rozsah výkonov, vo verzi Nd:YAG je tento systém dostupný s výkonmi 120, 150, 200 a 300 W a pre verziu s vláknovým laserom sú dostupné výkony 300, 450, 600, 900 a 1200 W.
Galéria
Videá
Technické údaje
Zobraziť v katalóguAL-IN Nd:YAG — AL-IN 120
Laser
| Typ lasera / vlnová dĺžka | Nd:YAG, 1064 nm |
|---|---|
| Stredný výkon | 120 W |
| Špičkový výkon impulzu | 9 kW |
| Energia impulzu | 90 J |
| Dĺžka impulzu | 0,5–20 ms |
| Frekvencia impulzov | 0–50 Hz |
| Prevádzkový režim | Impulzný |
| Fokusačný objektív | Na výber: rovný objektív alebo výkyvno-otočný objektív |
| Tvarovanie impulzu | Priebeh výkonu v rámci impulzu sa dá nastaviť |
| Displej a ovládanie | Odnímateľný dotykový displej (pre laser aj pohybový systém) |
Vonkajšie rozmery
| Š × H × V | 950 × 1250 × 1375 mm (max.); výška pracovnej dosky 820 mm (štandard) alebo 720 mm (variant LOW) |
|---|---|
| Hmotnosť | 230 kg |
Zdroj laserového žiarenia
| S fokusačnou jednotkou (dĺžka × Ø) | 990 × 120 mm |
|---|---|
| Hmotnosť | asi 28 kg |
Vonkajšie prípojky
| Elektrická prípojka | 200–240 V / 50–60 Hz / 16 A |
|---|---|
| Externé chladenie | Voliteľne |
AL-IN Nd:YAG — AL-IN 150
Laser
| Typ lasera / vlnová dĺžka | Nd:YAG, 1064 nm |
|---|---|
| Stredný výkon | 150 W |
| Špičkový výkon impulzu | 9 kW |
| Energia impulzu | 90 J |
| Dĺžka impulzu | 0,5–20 ms |
| Frekvencia impulzov | 0–100 Hz |
| Prevádzkový režim | Impulzný |
| Fokusačný objektív | Na výber: rovný objektív alebo výkyvno-otočný objektív |
| Tvarovanie impulzu | Priebeh výkonu v rámci impulzu sa dá nastaviť |
| Displej a ovládanie | Odnímateľný dotykový displej (pre laser aj pohybový systém) |
Vonkajšie rozmery
| Š × H × V | 950 × 1250 × 1375 mm (max.); výška pracovnej dosky 820 mm (štandard) alebo 720 mm (variant LOW) |
|---|---|
| Hmotnosť | 230 kg |
Zdroj laserového žiarenia
| S fokusačnou jednotkou (dĺžka × Ø) | 990 × 120 mm |
|---|---|
| Hmotnosť | asi 28 kg |
Vonkajšie prípojky
| Elektrická prípojka | 3 x 400 V / 50–60 Hz / 3 × 16 A |
|---|---|
| Externé chladenie | Voliteľne |
AL-IN Nd:YAG — AL-IN 200
Laser
| Typ lasera / vlnová dĺžka | Nd:YAG, 1064 nm |
|---|---|
| Stredný výkon | 200 W |
| Špičkový výkon impulzu | 9 kW |
| Energia impulzu | 90 J |
| Dĺžka impulzu | 0,5–20 ms |
| Frekvencia impulzov | 0–100 Hz |
| Prevádzkový režim | Impulzný |
| Fokusačný objektív | Na výber: rovný objektív alebo výkyvno-otočný objektív |
| Tvarovanie impulzu | Priebeh výkonu v rámci impulzu sa dá nastaviť |
| Displej a ovládanie | Odnímateľný dotykový displej (pre laser aj pohybový systém) |
Vonkajšie rozmery
| Š × H × V | 950 × 1250 × 1375 mm (max.); výška pracovnej dosky 820 mm (štandard) alebo 720 mm (variant LOW) |
|---|---|
| Hmotnosť | 230 kg |
Zdroj laserového žiarenia
| S fokusačnou jednotkou (dĺžka × Ø) | 1100 × 120 mm |
|---|---|
| Hmotnosť | asi 30 kg |
Vonkajšie prípojky
| Elektrická prípojka | 3 × 400 V / 50–60 Hz / 3 × 16 A |
|---|---|
| Externé chladenie | Voliteľne |
AL-IN Nd:YAG — AL-IN 300
Laser
| Typ lasera / vlnová dĺžka | Nd:YAG, 1064 nm |
|---|---|
| Stredný výkon | 300 W |
| Špičkový výkon impulzu | 9 kW |
| Energia impulzu | 90 J |
| Dĺžka impulzu | 0,5–20 ms |
| Frekvencia impulzov | 0–100 Hz |
| Prevádzkový režim | Impulzný |
| Fokusačný objektív | Na výber: rovný objektív alebo výkyvno-otočný objektív |
| Tvarovanie impulzu | Priebeh výkonu v rámci impulzu sa dá nastaviť |
| Displej a ovládanie | Odnímateľný dotykový displej (pre laser aj pohybový systém) |
Napájacia časť
| Š × H × V | 950 × 1250 × 1375 mm (max.); výška pracovnej dosky 820 mm (štandard) alebo 720 mm (variant LOW) |
|---|---|
| Hmotnosť | 230 kg |
Zdroj laserového žiarenia
| S fokusačnou jednotkou (dĺžka × Ø) | 1100 × 120 mm |
|---|---|
| Hmotnosť | asi 30 kg |
Vonkajšie prípojky
| Elektrická prípojka | 3 × 400 V / 50–60 Hz / 3 × 16 A |
|---|---|
| Externé chladenie | Voliteľne |
AL-IN vláknový laser — AL-IN 150 F
Laser
| Typ lasera / vlnová dĺžka | Vláknový laser, 1070 nm |
|---|---|
| Stredný výkon | 150 W |
| Výkon v režime CW | 150 W |
| Špičkový výkon impulzu | 1,5 kW |
| Energia impulzu | 15 J |
| Dĺžka impulzu | 0,2–50 ms/CW |
| Frekvencia impulzov | Jednotlivý impulz — 100 Hz |
| Parameter kvality lúča pri 50 µm | 2–3 mm * mrad |
| Prevádzkové režimy | Impulzný / CW |
| Priemer zvarového bodu | 0,2–3,0 mm, voliteľne 0,1–4,0 mm |
| Fokusačný objektív | 150 mm, ďalšie podľa dátového listu optiky |
| Tvarovanie impulzu | Priebeh výkonu v rámci impulzu sa dá nastaviť |
| Displej a ovládanie | Laserové parametre sa nastavujú dotykovým displejom alebo multifunkčným nožným spínačom. Základňa AL-T Basis C sa ovláda z displeja lasera. |
Vonkajšie rozmery
| Š × H × V | 950 × 1250 × 1375 mm (max.); výška pracovnej dosky 820 mm (štandard) alebo 720 mm (variant LOW) |
|---|---|
| Hmotnosť | 230 kg |
Zdroj laserového žiarenia
| S fokusačnou jednotkou (dĺžka × Ø) | Podľa použitej optiky, na požiadanie |
|---|
Elektrické prípojky
| Elektrická prípojka | 200–240 V / 50–60 Hz / 16 A |
|---|
AL-IN vláknový laser — AL-IN 300 F
Laser
| Typ lasera / vlnová dĺžka | Vláknový laser, 1070 nm |
|---|---|
| Stredný výkon | 300 W |
| Výkon v režime CW | 300 W |
| Špičkový výkon impulzu | 3 kW |
| Energia impulzu | 30 J |
| Dĺžka impulzu | 0,2–50 ms/CW |
| Frekvencia impulzov | Jednotlivý impulz — 100 Hz |
| Parameter kvality lúča pri 50 µm | 2–3 mm * mrad |
| Prevádzkové režimy | Impulzný / CW |
| Priemer zvarového bodu | 0,2–3,0 mm, voliteľne 0,1–4,0 mm |
| Fokusačný objektív | 150 mm, ďalšie podľa dátového listu optiky |
| Tvarovanie impulzu | Priebeh výkonu v rámci impulzu sa dá nastaviť |
| Displej a ovládanie | Laserové parametre sa nastavujú dotykovým displejom alebo multifunkčným nožným spínačom. Základňa AL-T Basis C sa ovláda z displeja lasera. |
Vonkajšie rozmery
| Š × H × V | 950 × 1250 × 1375 mm (max.); výška pracovnej dosky 820 mm (štandard) alebo 720 mm (variant LOW) |
|---|---|
| Hmotnosť | 230 kg |
Zdroj laserového žiarenia
| S fokusačnou jednotkou (dĺžka × Ø) | Podľa použitej optiky, na požiadanie |
|---|
Elektrické prípojky
| Elektrická prípojka | 200–240 V / 50–60 Hz / 16 A |
|---|
AL-IN vláknový laser — AL-IN 450 F
Laser
| Typ lasera / vlnová dĺžka | Vláknový laser, 1070 nm |
|---|---|
| Stredný výkon | 450 W |
| Výkon v režime CW | 450 W |
| Špičkový výkon impulzu | 4,5 kW |
| Energia impulzu | 45 J |
| Dĺžka impulzu | 0,2–50 ms/CW |
| Frekvencia impulzov | Jednotlivý impulz — 100 Hz |
| Parameter kvality lúča pri 50 µm | 2–3 mm * mrad |
| Prevádzkové režimy | Impulzný / CW |
| Priemer zvarového bodu | 0,2–3,0 mm, voliteľne 0,1–4,0 mm |
| Fokusačný objektív | 150 mm, ďalšie podľa dátového listu optiky |
| Tvarovanie impulzu | Priebeh výkonu v rámci impulzu sa dá nastaviť |
| Displej a ovládanie | Laserové parametre sa nastavujú dotykovým displejom alebo multifunkčným nožným spínačom. Základňa AL-T Basis C sa ovláda z displeja lasera. |
Vonkajšie rozmery
| Š × H × V | 950 × 1250 × 1375 mm (max.); výška pracovnej dosky 820 mm (štandard) alebo 720 mm (variant LOW) |
|---|---|
| Hmotnosť | 230 kg |
Zdroj laserového žiarenia
| S fokusačnou jednotkou (dĺžka × Ø) | Podľa použitej optiky, na požiadanie |
|---|
Elektrické prípojky
| Elektrická prípojka | 200–240 V / 50–60 Hz / 16 A |
|---|---|
| Externé chladenie | Vodné chladenie optiky v základnej výbave |
AL-IN vláknový laser — AL-IN 600 F
Laser
| Typ lasera / vlnová dĺžka | Vláknový laser, 1070 nm |
|---|---|
| Stredný výkon | 600 W |
| Výkon v režime CW | 600 W |
| Špičkový výkon impulzu | 6 kW |
| Energia impulzu | 60 J |
| Dĺžka impulzu | 0,2–50 ms/CW |
| Frekvencia impulzov | Jednotlivý impulz — 100 Hz |
| Parameter kvality lúča pri 50 µm | 2–3 mm * mrad |
| Prevádzkové režimy | Impulzný / CW |
| Priemer zvarového bodu | 0,2–3,0 mm, voliteľne 0,1–4,0 mm |
| Fokusačný objektív | 150 mm, ďalšie podľa dátového listu optiky |
| Tvarovanie impulzu | Priebeh výkonu v rámci impulzu sa dá nastaviť |
| Displej a ovládanie | Laserové parametre sa nastavujú dotykovým displejom alebo multifunkčným nožným spínačom. Základňa AL-T Basis C sa ovláda z displeja lasera. |
Vonkajšie rozmery
| Š × H × V | 950 × 1250 × 1375 mm (max.); výška pracovnej dosky 820 mm (štandard) alebo 720 mm (variant LOW) |
|---|---|
| Hmotnosť | 230 kg |
Zdroj laserového žiarenia
| S fokusačnou jednotkou (dĺžka × Ø) | Podľa použitej optiky, na požiadanie |
|---|
Elektrické prípojky
| Elektrická prípojka | 200–240 V / 50–60 Hz / 16 A |
|---|---|
| Externé chladenie | Vodné chladenie optiky v základnej výbave |
