ALV
ERGONOMICKÉ SEDIACE PRACOVISKO
- Výkon
- 120 / 150 / 180 / 300 W
- Kategória
- Uzatvorené laserové systémy

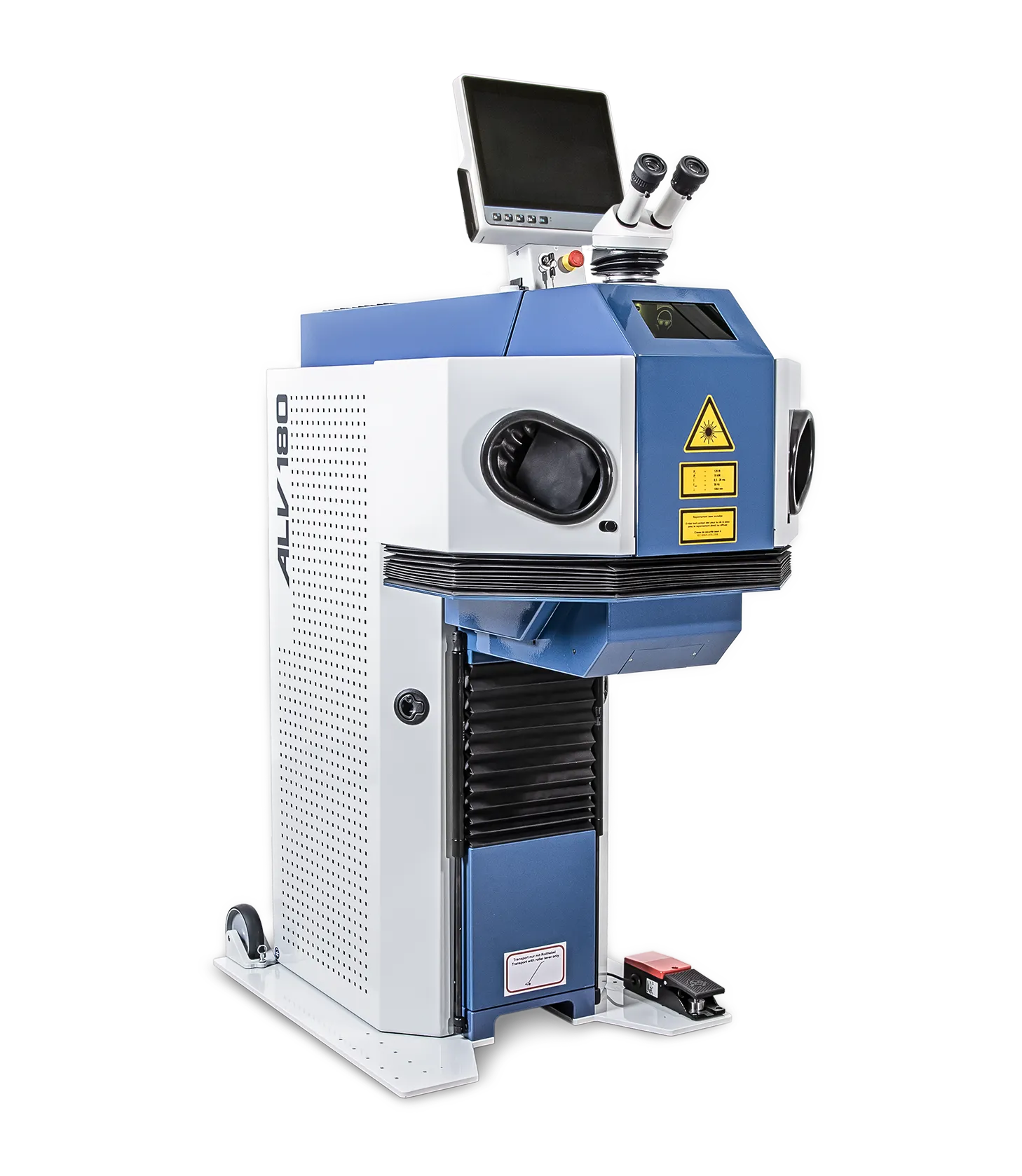

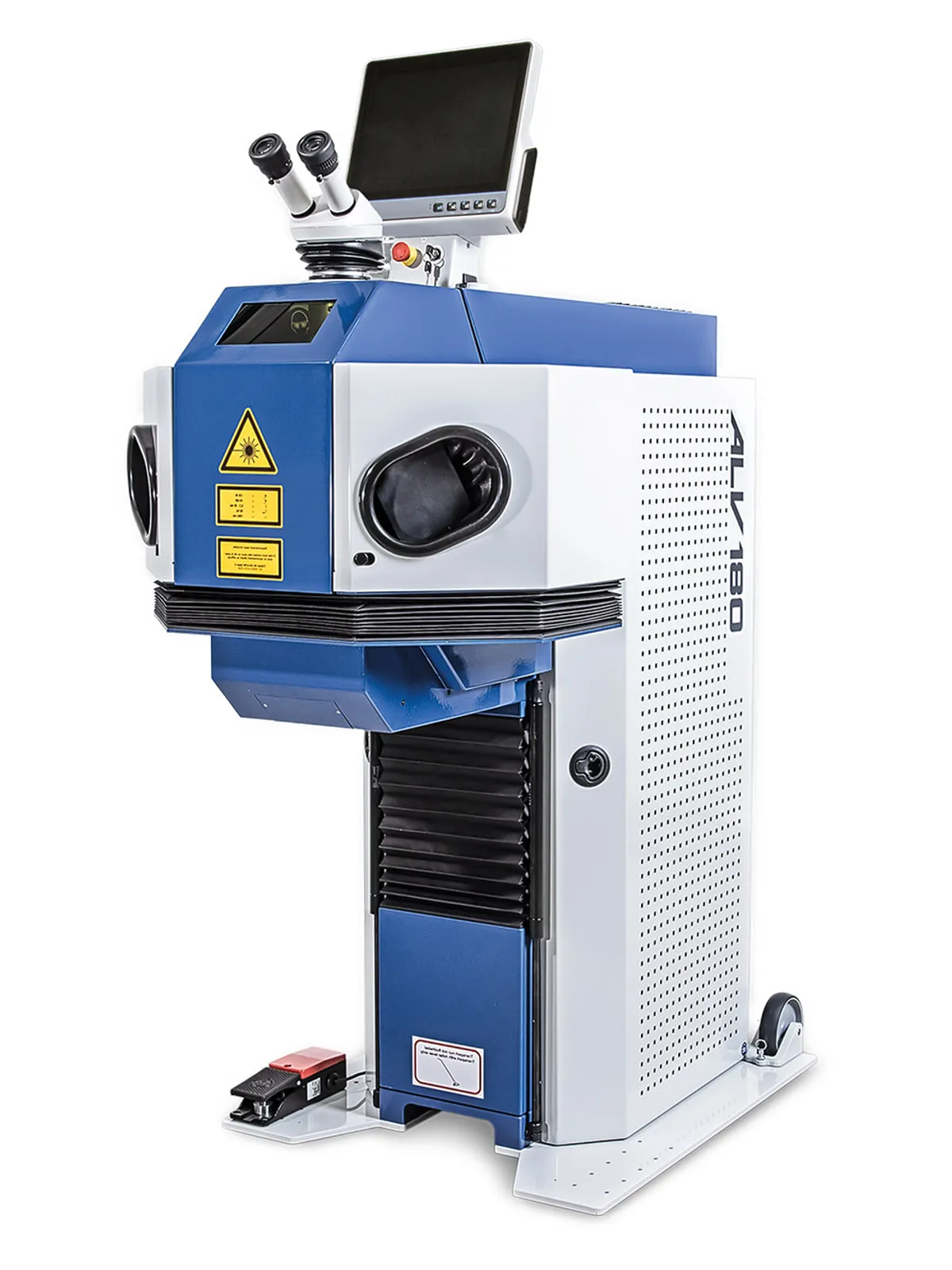

Kompaktný a ergonomický zvárací laser ALV s laserovo bezpečnou pracovnou komorou je k dispozícii s rôznymi laserovými zdrojmi, výkonmi a s ovládaním pomocou aplikácie alebo NC.
ALV nachádza uplatnenie najmä v oblasti jemného zvárania a zvárania pri výrobe nástrojov a foriem, vo výrobe senzorov, v medicínskom a presnom strojárstve.

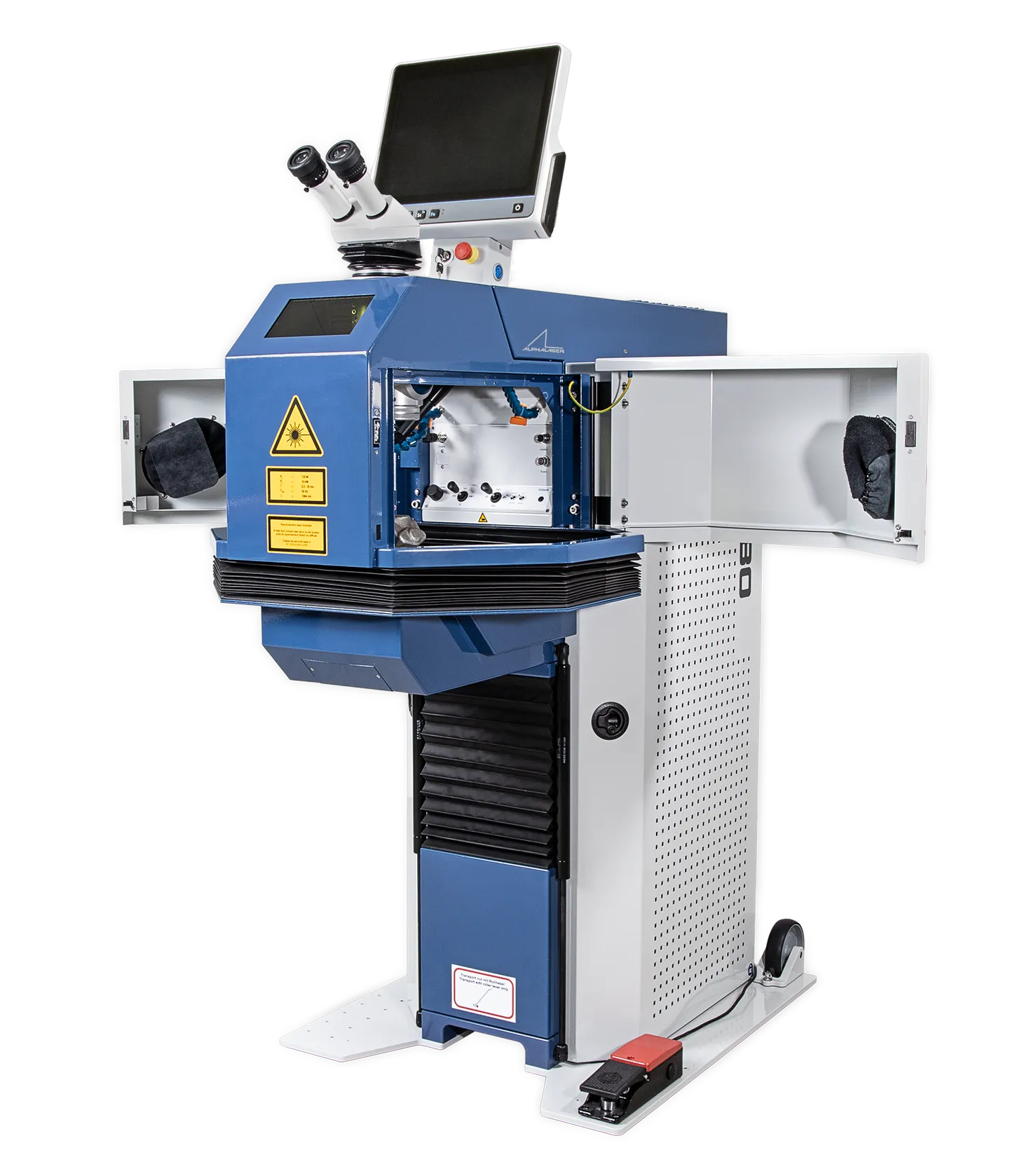

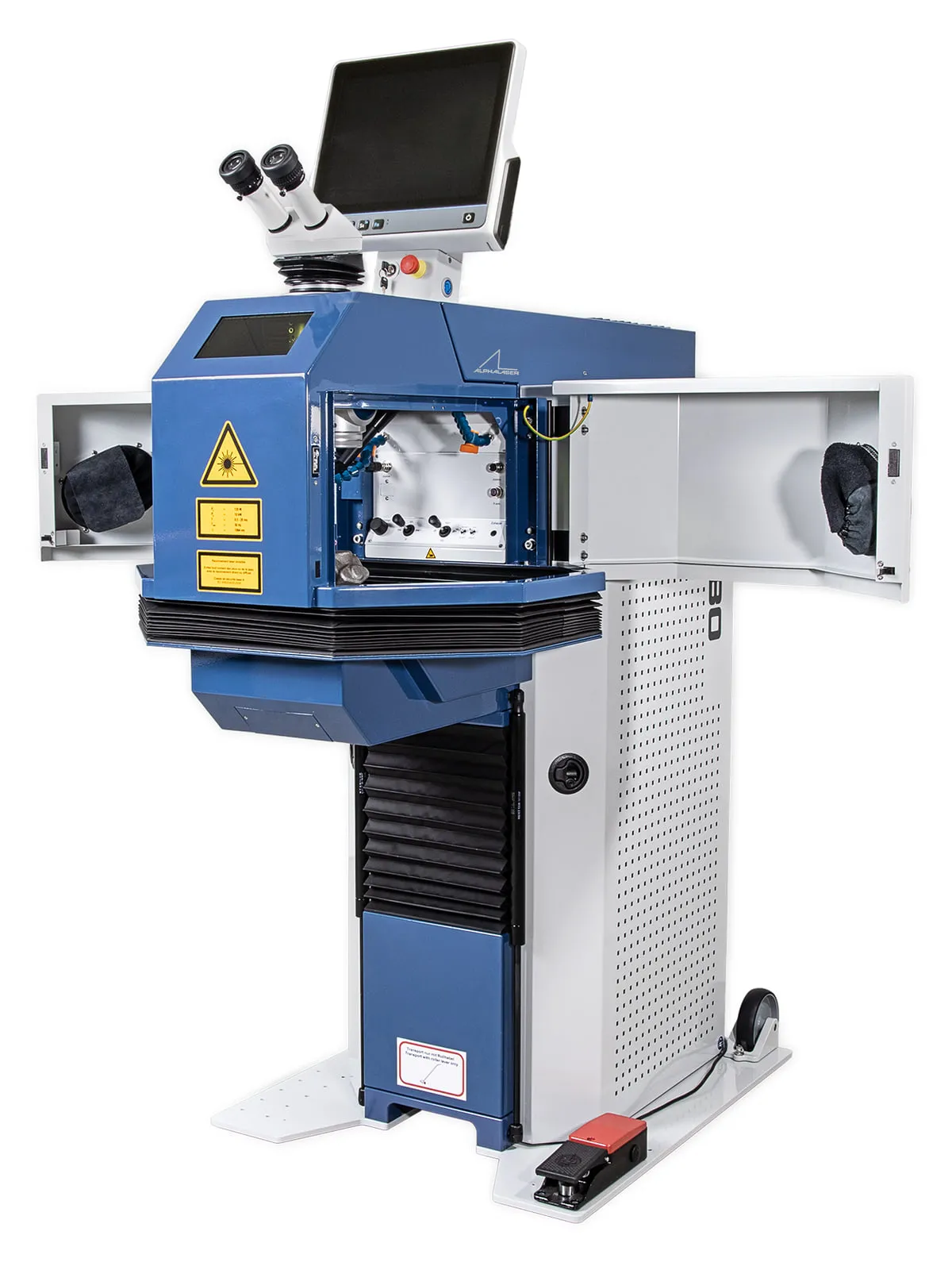

Zváracie zariadenie ponúka veľký vertikálny pojazd a doširoka otvárateľné dvierka, takže je možné umiestniť aj väčšie obrobky. Pre použitie v oblasti senzorovej techniky a pre jednoduché umiestnenie dlhých potrubí je možné objednať nahor otváracie krídlové dvere s bočnou štrbinou. Okrem toho otvor v podlahe pracovnej komory umožňuje vkladanie rúr zospodu. Funkcia jemného zvárania znižuje priemer ohniskového bodu na < 0,1 mm pre vysoko presné mikrozvary.

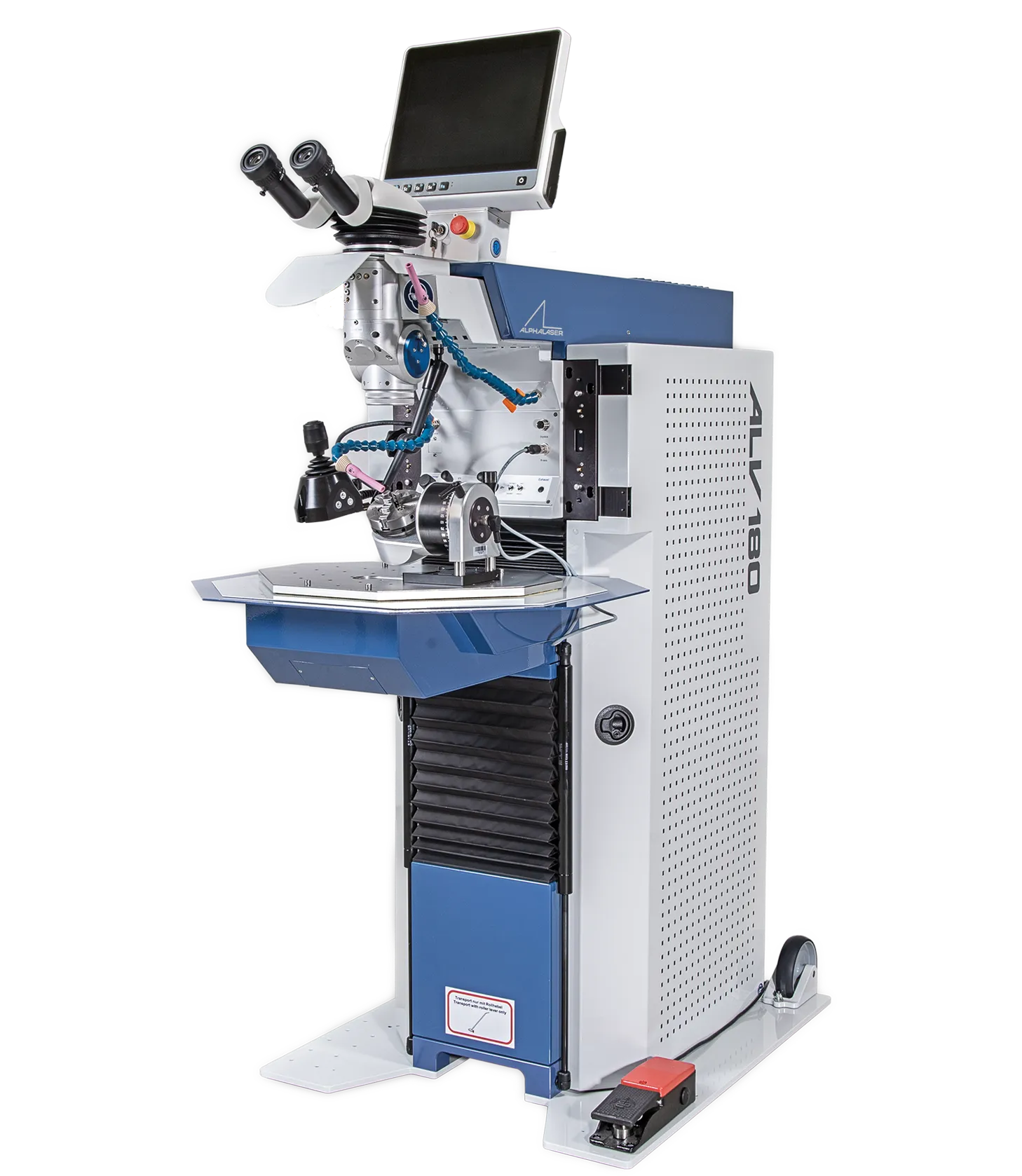

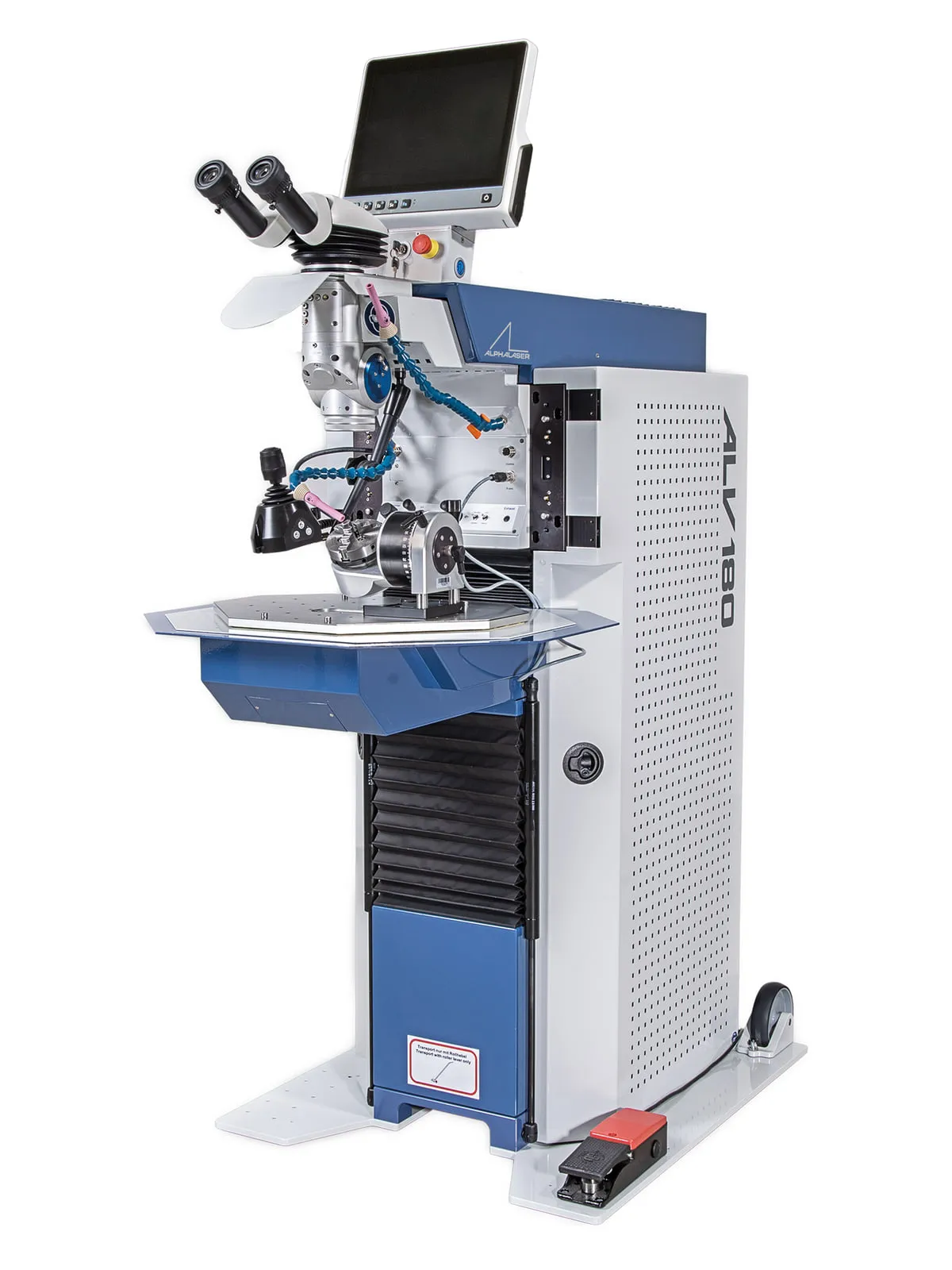

ALV má 3 lineárne osi posuvu, pričom vertikálna os Z zdvihne až 50 kg. K dispozícii sú rôzne otočné osi na zváranie rotačných súčiastok. Verzia prístroja s riadením WINLaserNC umožňuje interpolovaný pohyb v osiach XYZ pre automatizované zváranie, ako napr. zváranie zásobníkov s viacerými komponentmi. ALV sa ovláda cez intuitívny dotykový displej. Len niekoľkými jednoduchými krokmi sa z laserovo bezpečného uzavretého systému môže stať otvorené laserové pracovisko, pre ktoré je však už potrebné prijať príslušné laserové bezpečnostné opatrenia.
Galéria
Videá
Technické údaje
Zobraziť v katalóguALV Nd:YAG — ALV 120
Laser
| Typ lasera / vlnová dĺžka | Nd:YAG, 1064 nm |
|---|---|
| Stredný výkon | 120 W |
| Špičkový výkon impulzu | 9 kW |
| Energia impulzu | 75 J |
| Dĺžka impulzu | 0,5–20 ms |
| Frekvencia impulzov | Jednotlivý impulz — 50 Hz |
| Prevádzkový režim | Impulzný |
| Priemer zvarového bodu | 0,2–2,0 mm; s voliteľným jemným zváraním < 100 µm |
| Fokusačný objektív | 150 mm, ďalšie podľa dátového listu optiky |
| Tvarovanie impulzu | Priebeh výkonu v rámci impulzu sa dá nastaviť (5 s riadením SPS, 9 s WINLaserNC) |
| Displej a ovládanie | Dotykový displej. Laserové parametre sa dajú nastaviť aj multifunkčným nožným spínačom (voliteľne). Voliteľný prídavný monitor pre obraz z mikroskopovej kamery. |
Pracovná komora
| Š × H × V | 580 × 420 × 530 mm |
|---|---|
| Upínacia doska (Š × H) | 455 × 315 mm; priechod stolom nadol (podlhovastý otvor Ø 46 × 40 mm) |
| Hmotnosť obrobku | Max. 50 kg, v strede |
| Pohyb obrobku | Motoricky joystickom (ručne, poloautomaticky alebo automaticky) |
| Rozsah pojazdu (X, Y, Z) | 110 × 90 × 280 mm |
| Rýchlosť pojazdu | 0–25 mm/s |
| Odsávanie | Zabudované |
Vonkajšie rozmery
| Š × H × V | 650 × 1160 × 1590 mm |
|---|---|
| Hmotnosť | asi 260 kg |
Vonkajšie prípojky
| Elektrická prípojka | 200–240 V / 50–60 Hz / 16 A |
|---|
ALV Nd:YAG — ALV 120 (WINLaserNC)
Laser
| Typ lasera / vlnová dĺžka | Nd:YAG, 1064 nm |
|---|---|
| Stredný výkon | 120 W |
| Špičkový výkon impulzu | 9 kW |
| Energia impulzu | 75 J |
| Dĺžka impulzu | 0,5–20 ms |
| Frekvencia impulzov | Jednotlivý impulz — 50 Hz |
| Prevádzkový režim | Impulzný |
| Priemer zvarového bodu | 0,2–2,0 mm; s voliteľným jemným zváraním < 100 µm |
| Fokusačný objektív | 150 mm, ďalšie podľa dátového listu optiky |
| Tvarovanie impulzu | Priebeh výkonu v rámci impulzu sa dá nastaviť (5 s riadením SPS, 9 s WINLaserNC) |
| Displej a ovládanie | Dotykový displej. Laserové parametre sa dajú nastaviť aj multifunkčným nožným spínačom (voliteľne). Voliteľný prídavný monitor pre obraz z mikroskopovej kamery. |
Pracovná komora
| Š × H × V | 580 × 420 × 530 mm |
|---|---|
| Upínacia doska (Š × H) | 455 × 315 mm; priechod stolom nadol (podlhovastý otvor Ø 46 × 40 mm) |
| Hmotnosť obrobku | Max. 50 kg, v strede |
| Pohyb obrobku | Motoricky joystickom (ručne, poloautomaticky alebo automaticky) |
| Rozsah pojazdu (X, Y, Z) | 110 × 90 × 280 mm |
| Rýchlosť pojazdu | 0–25 mm/s |
| Odsávanie | Zabudované |
Vonkajšie rozmery
| Š × H × V | 650 × 1160 × 1590 mm |
|---|---|
| Hmotnosť | asi 260 kg |
Vonkajšie prípojky
| Elektrická prípojka | 200–240 V / 50–60 Hz / 16 A |
|---|
ALV Nd:YAG — ALV 180
Laser
| Typ lasera / vlnová dĺžka | Nd:YAG, 1064 nm |
|---|---|
| Stredný výkon | 180 W |
| Špičkový výkon impulzu | 9 kW |
| Energia impulzu | 90 J |
| Dĺžka impulzu | 0,5–20 ms |
| Frekvencia impulzov | Jednotlivý impulz — 100 Hz |
| Prevádzkový režim | Impulzný |
| Priemer zvarového bodu | 0,2–2,0 mm; s voliteľným jemným zváraním < 100 µm |
| Fokusačný objektív | 150 mm, ďalšie podľa dátového listu optiky |
| Tvarovanie impulzu | Priebeh výkonu v rámci impulzu sa dá nastaviť (5 s riadením SPS, 9 s WINLaserNC) |
| Displej a ovládanie | Dotykový displej. Laserové parametre sa dajú nastaviť aj multifunkčným nožným spínačom (voliteľne). Voliteľný prídavný monitor pre obraz z mikroskopovej kamery. |
Pracovná komora
| Š × H × V | 580 × 420 × 530 mm |
|---|---|
| Upínacia doska (Š × H) | 455 × 315 mm; priechod stolom nadol (podlhovastý otvor Ø 46 × 40 mm) |
| Hmotnosť obrobku | Max. 50 kg, v strede |
| Pohyb obrobku | Motoricky joystickom (ručne, poloautomaticky alebo automaticky) |
| Rozsah pojazdu (X, Y, Z) | 110 × 90 × 280 mm |
| Rýchlosť pojazdu | 0–25 mm/s |
| Odsávanie | Zabudované |
Vonkajšie rozmery
| Š × H × V | 650 × 1160 × 1590 mm |
|---|---|
| Hmotnosť | asi 260 kg |
Vonkajšie prípojky
| Elektrická prípojka | 3 × 400 V / 50–60 Hz / 3 × 16 A |
|---|
ALV Nd:YAG — ALV 180 (WINLaserNC)
Laser
| Typ lasera / vlnová dĺžka | Nd:YAG, 1064 nm |
|---|---|
| Stredný výkon | 180 W |
| Špičkový výkon impulzu | 9 kW |
| Energia impulzu | 90 J |
| Dĺžka impulzu | 0,5–20 ms |
| Frekvencia impulzov | Jednotlivý impulz — 100 Hz |
| Prevádzkový režim | Impulzný |
| Priemer zvarového bodu | 0,2–2,0 mm; s voliteľným jemným zváraním < 100 µm |
| Fokusačný objektív | 150 mm, ďalšie podľa dátového listu optiky |
| Tvarovanie impulzu | Priebeh výkonu v rámci impulzu sa dá nastaviť (5 s riadením SPS, 9 s WINLaserNC) |
| Displej a ovládanie | Dotykový displej. Laserové parametre sa dajú nastaviť aj multifunkčným nožným spínačom (voliteľne). Voliteľný prídavný monitor pre obraz z mikroskopovej kamery. |
Pracovná komora
| Š × H × V | 580 × 420 × 530 mm |
|---|---|
| Upínacia doska (Š × H) | 455 × 315 mm; priechod stolom nadol (podlhovastý otvor Ø 46 × 40 mm) |
| Hmotnosť obrobku | Max. 50 kg, v strede |
| Pohyb obrobku | Motoricky joystickom (ručne, poloautomaticky alebo automaticky) |
| Rozsah pojazdu (X, Y, Z) | 110 × 90 × 280 mm |
| Rýchlosť pojazdu | 0–25 mm/s |
| Odsávanie | Zabudované |
Vonkajšie rozmery
| Š × H × V | 650 × 1160 × 1590 mm |
|---|---|
| Hmotnosť | asi 260 kg |
Vonkajšie prípojky
| Elektrická prípojka | 3 × 400 V / 50–60 Hz / 3 × 16 A |
|---|
ALV vláknový laser — ALV 150 F (WINLaserNC)
Laser
| Typ lasera / vlnová dĺžka | Vláknový laser, 1070 nm |
|---|---|
| Stredný výkon | 150 W |
| Výkon v režime CW | 150 W |
| Špičkový výkon impulzu | 1,5 kW |
| Energia impulzu | 15 J |
| Dĺžka impulzu | 0,2–50 ms alebo CW |
| Frekvencia impulzov | Jednotlivý impulz — 100 Hz |
| Prevádzkový režim | Impulzný / CW |
| Priemer zvarového bodu | 0,2–3,0 mm, voliteľne 0,1–4,0 mm |
| Fokusačný objektív | 150 mm, ďalšie podľa dátového listu optiky |
| Tvarovanie impulzu | Priebeh výkonu v rámci impulzu sa dá nastaviť (5 s riadením SPS, 9 s WINLaserNC) |
| Displej a ovládanie | Dotykový displej. Laserové parametre sa dajú nastaviť aj multifunkčným nožným spínačom (voliteľne). Voliteľný prídavný monitor pre obraz z mikroskopovej kamery. |
Pracovná komora
| Š × H × V | 580 × 420 × 530 mm |
|---|---|
| Upínacia doska (Š × H) | 455 × 315 mm; priechod stolom nadol (podlhovastý otvor Ø 46 × 40 mm) |
| Hmotnosť obrobku | Max. 50 kg, v strede |
| Pohyb obrobku | Motoricky joystickom (ručne, poloautomaticky alebo automaticky) |
| Rozsah pojazdu (X, Y, Z) | 110 × 90 × 280 mm |
| Rýchlosť pojazdu | 0–25 mm/s |
| Odsávanie | Zabudované |
Vonkajšie rozmery
| Š × H × V | 650 × 1160 × 1590 mm |
|---|---|
| Hmotnosť | asi 260 kg |
Vonkajšie prípojky
| Elektrická prípojka | 200–240 V / 50–60 Hz / 16 A |
|---|
ALV vláknový laser — ALV 300 F (WINLaserNC)
Laser
| Typ lasera / vlnová dĺžka | Vláknový laser, 1070 nm |
|---|---|
| Stredný výkon | 300 W |
| Výkon v režime CW | 300 W |
| Špičkový výkon impulzu | 3 kW |
| Energia impulzu | 30 J |
| Dĺžka impulzu | 0,2–50 ms alebo CW |
| Frekvencia impulzov | Jednotlivý impulz — 100 Hz |
| Prevádzkový režim | Impulzný / CW |
| Priemer zvarového bodu | 0,2–3,0 mm, voliteľne 0,1–4,0 mm |
| Fokusačný objektív | 150 mm, ďalšie podľa dátového listu optiky |
| Tvarovanie impulzu | Priebeh výkonu v rámci impulzu sa dá nastaviť (5 s riadením SPS, 9 s WINLaserNC) |
| Displej a ovládanie | Dotykový displej. Laserové parametre sa dajú nastaviť aj multifunkčným nožným spínačom (voliteľne). Voliteľný prídavný monitor pre obraz z mikroskopovej kamery. |
Pracovná komora
| Š × H × V | 580 × 420 × 530 mm |
|---|---|
| Upínacia doska (Š × H) | 455 × 315 mm; priechod stolom nadol (podlhovastý otvor Ø 46 × 40 mm) |
| Hmotnosť obrobku | Max. 50 kg, v strede |
| Pohyb obrobku | Motoricky joystickom (ručne, poloautomaticky alebo automaticky) |
| Rozsah pojazdu (X, Y, Z) | 110 × 90 × 280 mm |
| Rýchlosť pojazdu | 0–25 mm/s |
| Odsávanie | Zabudované |
Vonkajšie rozmery
| Š × H × V | 650 × 1160 × 1590 mm |
|---|---|
| Hmotnosť | asi 260 kg |
Vonkajšie prípojky
| Elektrická prípojka | 200–240 V / 50–60 Hz / 16 A |
|---|
ALV vláknový laser — ALV 450 F (WINLaserNC)
Laser
| Typ lasera / vlnová dĺžka | Vláknový laser, 1070 nm |
|---|---|
| Stredný výkon | 450 W |
| Výkon v režime CW | 450 W |
| Špičkový výkon impulzu | 4,5 kW |
| Energia impulzu | 45 J |
| Dĺžka impulzu | 0,2–50 ms alebo CW |
| Frekvencia impulzov | Jednotlivý impulz — 100 Hz |
| Prevádzkový režim | Impulzný / CW |
| Priemer zvarového bodu | 0,2–3,0 mm, voliteľne 0,1–4,0 mm |
| Fokusačný objektív | 150 mm, ďalšie podľa dátového listu optiky |
| Tvarovanie impulzu | Priebeh výkonu v rámci impulzu sa dá nastaviť (5 s riadením SPS, 9 s WINLaserNC) |
| Displej a ovládanie | Dotykový displej. Laserové parametre sa dajú nastaviť aj multifunkčným nožným spínačom (voliteľne). Voliteľný prídavný monitor pre obraz z mikroskopovej kamery. |
Pracovná komora
| Š × H × V | 580 × 420 × 530 mm |
|---|---|
| Upínacia doska (Š × H) | 455 × 315 mm; priechod stolom nadol (podlhovastý otvor Ø 46 × 40 mm) |
| Hmotnosť obrobku | Max. 50 kg, v strede |
| Pohyb obrobku | Motoricky joystickom (ručne, poloautomaticky alebo automaticky) |
| Rozsah pojazdu (X, Y, Z) | 110 × 90 × 280 mm |
| Rýchlosť pojazdu | 0–25 mm/s |
| Odsávanie | Zabudované |
Vonkajšie rozmery
| Š × H × V | 650 × 1160 × 1590 mm |
|---|---|
| Hmotnosť | asi 275 kg |
Vonkajšie prípojky
| Elektrická prípojka | 200–240 V / 50–60 Hz / 16 A |
|---|
ALV vláknový laser — ALV 200 FS (WINLaserNC)
Laser
| Typ lasera / vlnová dĺžka | Vláknový laser, single-mode, 1070 nm |
|---|---|
| Stredný výkon | 10–200 W |
| Výkon v režime CW | 10–200 W |
| Špičkový výkon impulzu | 10–200 W |
| Energia impulzu | 1 mJ - 4 J |
| Dĺžka impulzu | 0,1–50 ms/CW |
| Frekvencia impulzov | Jednotlivý impulz — 100 Hz |
| Prevádzkový režim | Impulzný / CW |
| Priemer lúča v rovine obrobku | 0,03–0,26 mm (orientačné hodnoty 1/e² pre fokusačný objektív 90 mm) |
| Fokusačný objektív | Štandardne 90 mm, iné ohniskové vzdialenosti po dohode |
| Tvarovanie impulzu | Pevne nastavené |
| Displej a ovládanie | Dotykový displej. Laserové parametre sa dajú nastaviť aj multifunkčným nožným spínačom (voliteľne). Voliteľný prídavný monitor pre obraz z mikroskopovej kamery. |
Pracovná komora
| Š × H × V | 580 × 420 × 530 mm |
|---|---|
| Upínacia doska (Š × H) | 455 × 315 mm; priechod stolom nadol (podlhovastý otvor Ø 46 × 40 mm) |
| Hmotnosť obrobku | Max. 50 kg, v strede |
| Pohyb obrobku | Motoricky joystickom (ručne, poloautomaticky alebo automaticky) |
| Rozsah pojazdu (X, Y, Z) | 110 × 90 × 280 mm |
| Rýchlosť pojazdu | 0–25 mm/s |
| Odsávanie | Zabudované |
Vonkajšie rozmery
| Š × H × V | 650 × 1160 × 1590 mm |
|---|---|
| Hmotnosť | asi 260 kg |
Vonkajšie prípojky
| Elektrická prípojka | 200–240 V / 50–60 Hz / 16 A |
|---|
Nezáväzný dopyt
Napíšte nám, aké diely potrebujete opravovať alebo zvárať. Odporučíme model a pripravíme cenovú ponuku.
