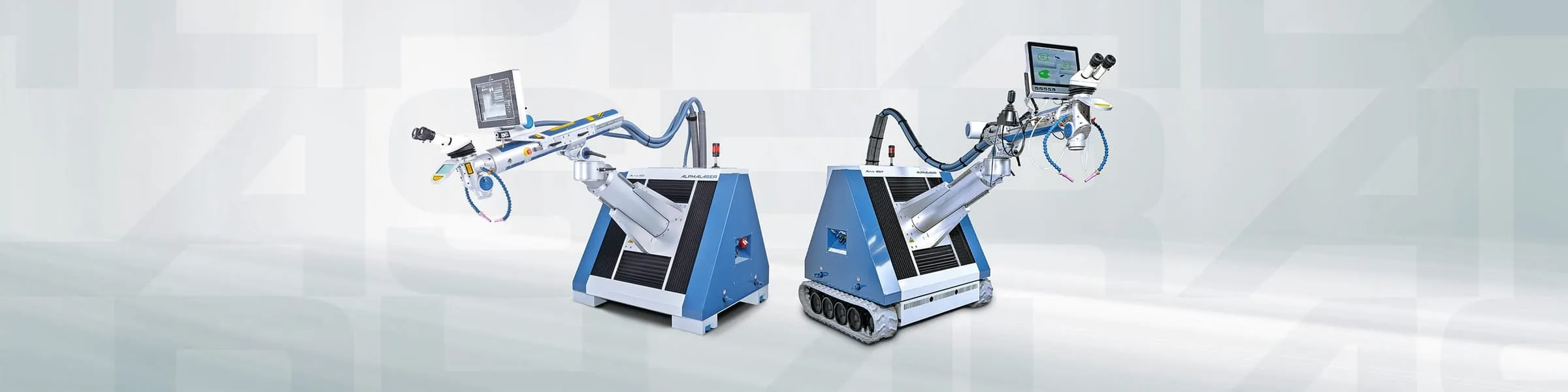

Laserový systém ALFlak

ALFlak

SAMOPOJAZDNÝ, ROBUSTNÝ, PROGRAMOVATEĽNÝ

Výkon
200 / 300 / 500 W (Nd:YAG) · 300–1200 W (Fiber)
Kategória
Mobilné laserové systémy

Mobilné laserové zváranie jednoducho a efektívne: extrémne flexibilný vo výbere laserových zdrojov a výkonov a prakticky neobmedzený v oblastiach použitia laserového zvárania.

ALFlak je mimoriadne robustný laserový zvárací prístroj s vysokým výkonom a veľkou dĺžkou dosahu.

Dômyselná pohybová mechanika a ďaleko dosiahnuteľné laserové rameno umožňuje pohodlnú prácu na veľkých dielcoch – manuálne alebo programovým riadením. Štíhle laserové rameno sa dostane aj do hlbokých a nepraktických foriem. Umožňuje vytvárať zvarové húsenice o dĺžke až 500 mm bez nutnosti prerušenia pohybu.

To šetrí čas, pretože odpadá potreba neustáleho prerušovania práce za účelom prestavenia polohy ramena. Pre ešte pohodlnejšiu prácu je možné namontovať automatický prívod drôtu AL-DV .

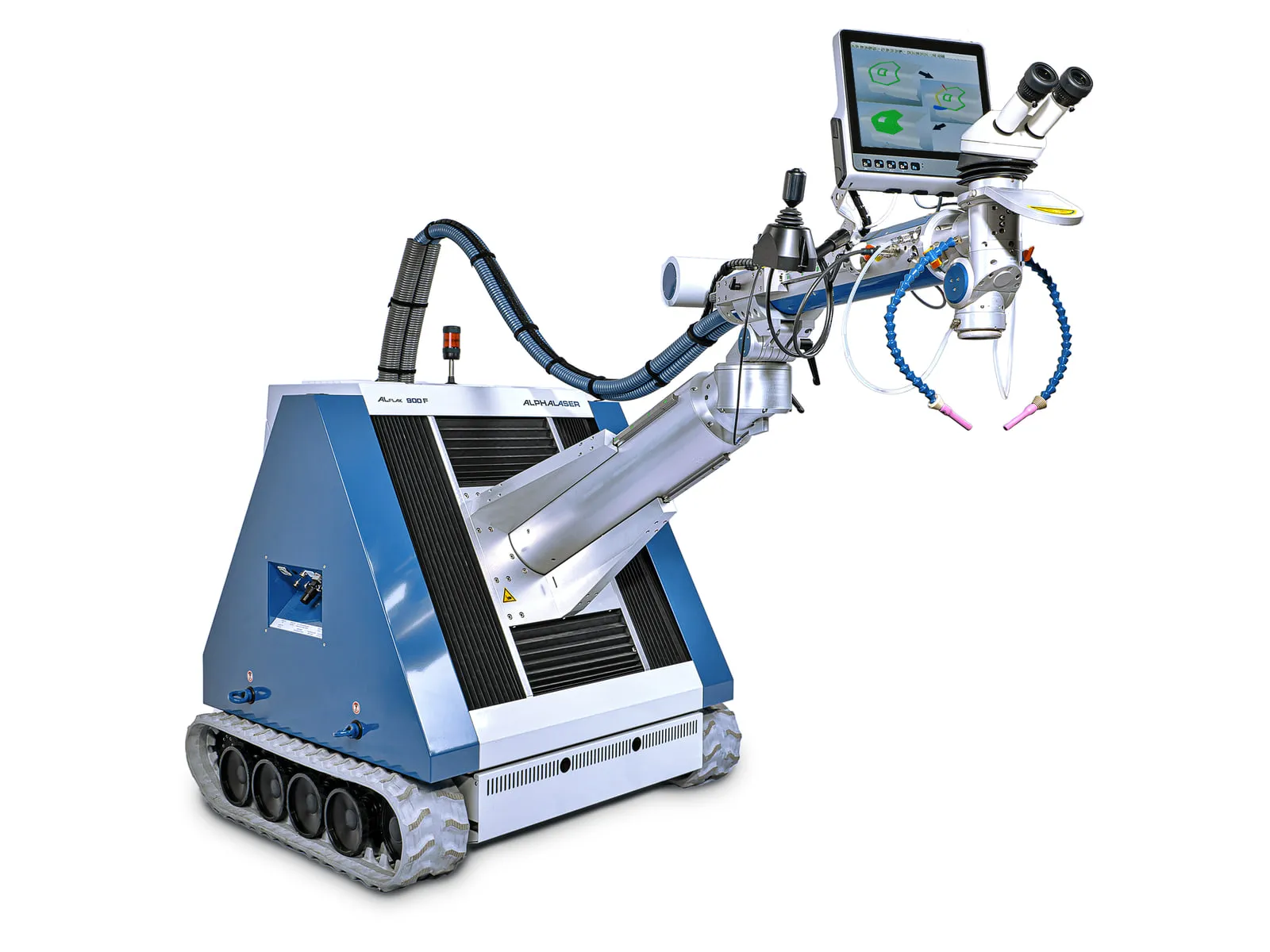

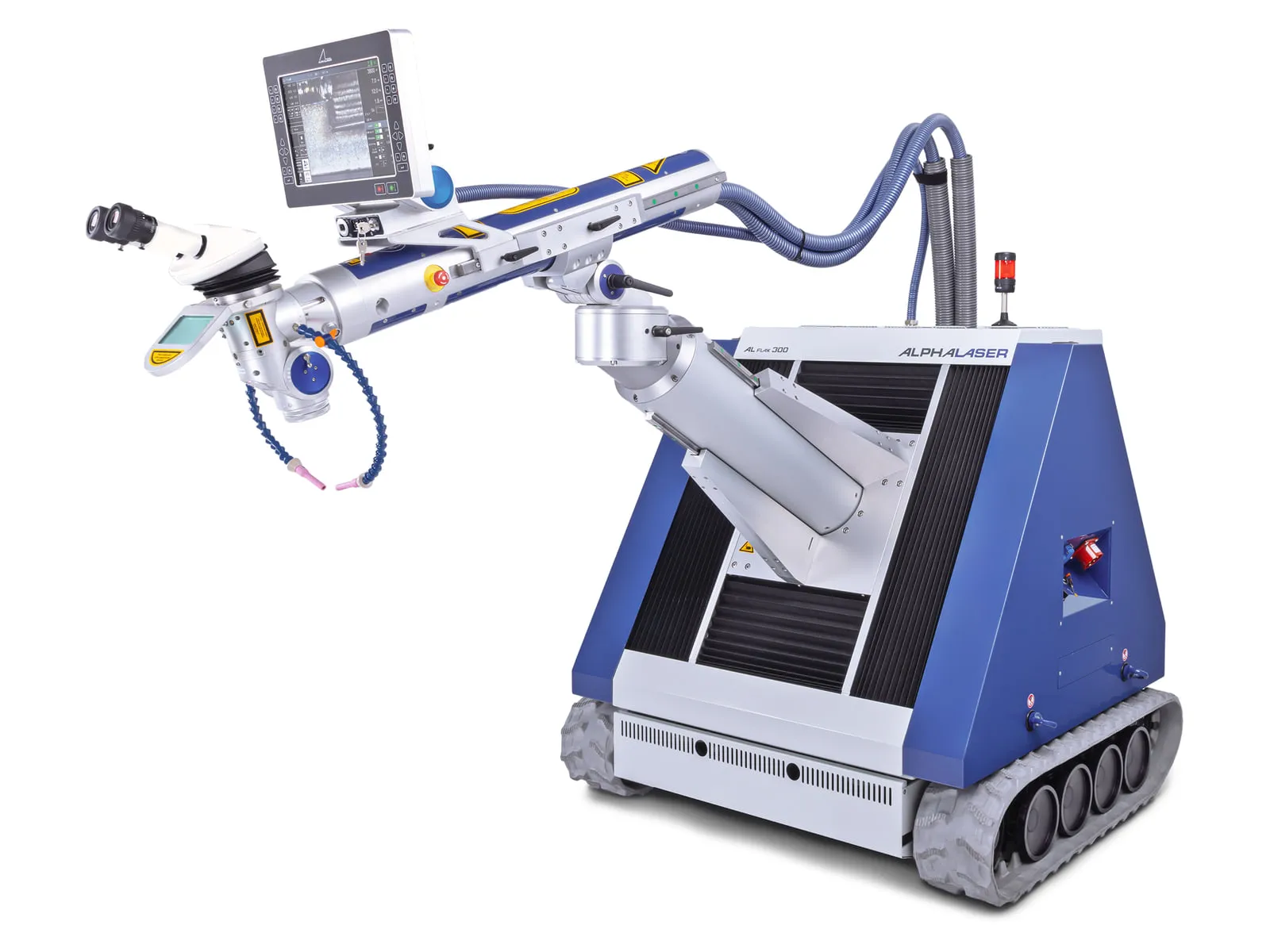

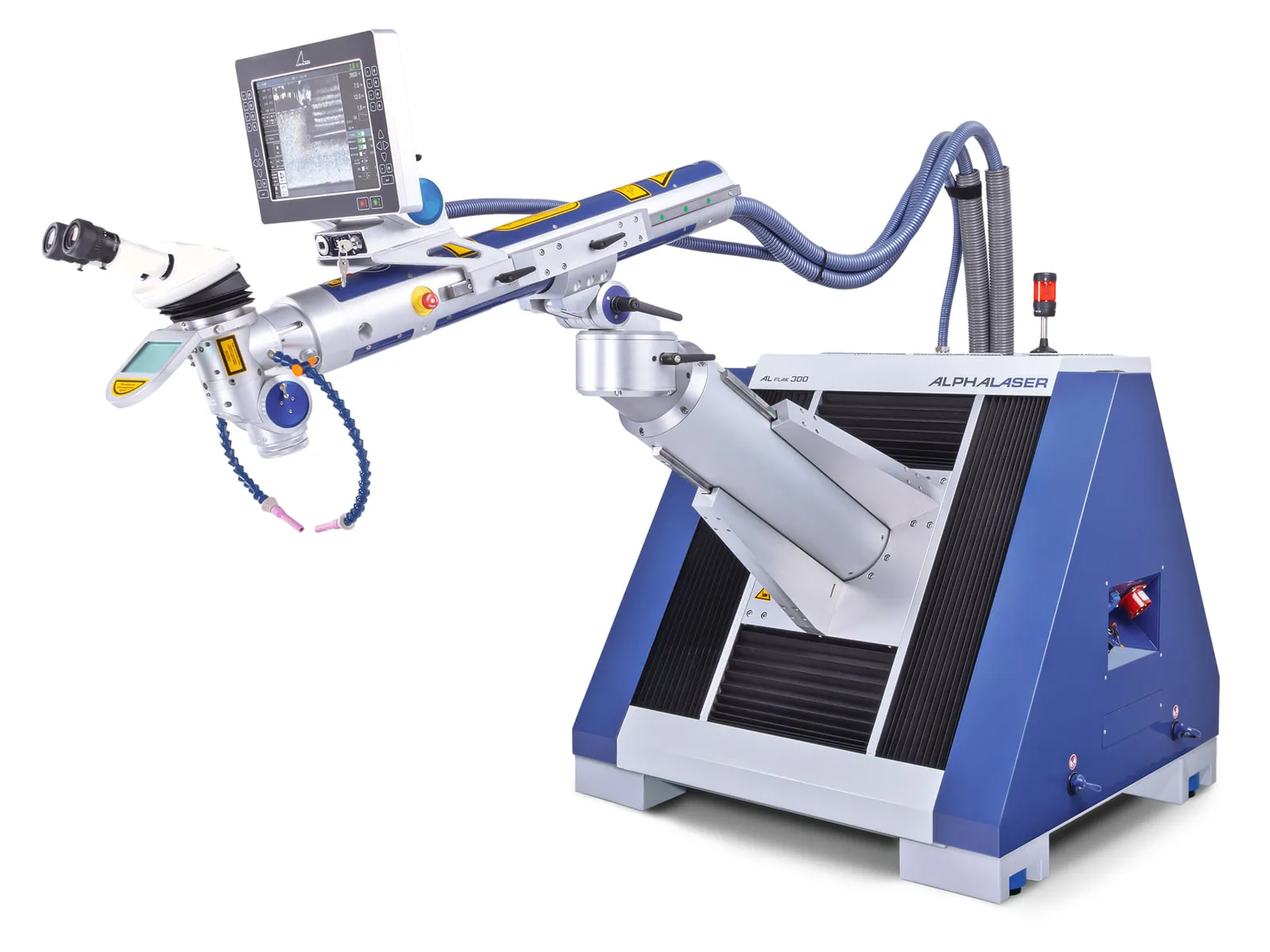

ALFlak je k dispozícii v prevedení s pásovým podvozkom s vlastným pohonom alebo ako manuálne pohyblivý model. Pásový podvozok poskytuje laserovému systému jednoduchú manévrovateľnosť. Prostredníctvom dvoch nezávislých riadiacich spínačov je možné prístroj polohovať na centimeter presne.

Laserový zdroj si môžete vybrať podľa Vašich potrieb: na výber je lampový Nd:YAG laserový zdroj s výkonmi 200, 300 a 500 W alebo vláknový laserový zdroj s výkonmi 300, 450, 600, 900 a 1200 W.

Tento laserový prístroj ponúka aj možnosť práškového navárania pre vláknové laserové prístroje ALFlak 450/600/900/1200 F.

Galéria

Videá

Technické údaje

Zobraziť v katalógu

ALFlak Nd:YAG — ALFlak 200

Laser
Typ lasera / vlnová dĺžkaNd:YAG, 1064 nm
Stredný výkon200 W
Špičkový výkon impulzu9 kW
Energia impulzu90 J
Dĺžka impulzu0,5–20 ms
Frekvencia impulzovJednotlivý impulz — 100 Hz
Prevádzkové režimyImpulzný
Priemer zvarového bodu0,2–2,0 mm / 0,05–0,5 mm s jemným zváraním
Fokusačný objektív150 mm, ďalšie podľa dátového listu optiky
Tvarovanie impulzuPriebeh výkonu v rámci impulzu sa dá nastaviť
Displej a ovládanieOvládanie dotykovým displejom. Laserové parametre sa dajú nastaviť aj multifunkčným nožným spínačom. Softvér WINLaser 5.
Pracovný rozsah
Rýchlosť pojazdu (X, Y, Z)0–25 mm/s
Rozsah pojazdu (X, Y, Z)340 × 330 × 370 mm
Najnižší pracovný bod200 mm
Najvyšší pracovný bod1500 mm
Dosah ramena1500 mm
Vonkajšie rozmery
Š × H × V (základ vrátane podvozka)1200 × 1200 × 1100 mm
HmotnosťS pásovým podvozkom asi 850 kg, bez neho asi 550 kg
Vonkajšie prípojky
Elektrická prípojka3 × 400 V / 50–60 Hz / 3 × 16 A

ALFlak Nd:YAG — ALFlak 300

Laser
Typ lasera / vlnová dĺžkaNd:YAG, 1064 nm
Stredný výkon300 W
Špičkový výkon impulzu9 kW
Energia impulzu90 J
Dĺžka impulzu0,5–20 ms
Frekvencia impulzovJednotlivý impulz — 100 Hz
Prevádzkové režimyImpulzný
Priemer zvarového bodu0,2–2,0 mm / 0,05–0,5 mm s jemným zváraním
Fokusačný objektív150 mm, ďalšie podľa dátového listu optiky
Tvarovanie impulzuPriebeh výkonu v rámci impulzu sa dá nastaviť
Displej a ovládanieOvládanie dotykovým displejom. Laserové parametre sa dajú nastaviť aj multifunkčným nožným spínačom. Softvér WINLaser 5.
Pracovný rozsah
Rýchlosť pojazdu (X, Y, Z)0–25 mm/s
Rozsah pojazdu (X, Y, Z)340 × 330 × 370 mm
Najnižší pracovný bod200 mm
Najvyšší pracovný bod1500 mm
Dosah ramena1500 mm
Vonkajšie rozmery
Š × H × V (základ vrátane podvozka)1200 × 1200 × 1100 mm
HmotnosťS pásovým podvozkom asi 850 kg, bez neho asi 550 kg
Vonkajšie prípojky
Elektrická prípojka3 × 400 V / 50–60 Hz / 3 × 16 A
Externé chladeniePripravené

ALFlak vláknový laser — ALFlak 300 F

Laser
Typ lasera / vlnová dĺžkaVláknový laser, 1070 nm
Stredný výkon300 W
Výkon v režime CW300 W
Špičkový výkon impulzu3 kW
Energia impulzu30 J
Dĺžka impulzu0,2–50 ms/CW
Frekvencia impulzovJednotlivý impulz — 100 Hz
Prevádzkové režimyImpulzný / CW
Priemer zvarového bodu0,2–3,0 mm, voliteľne 0,1–4,0 mm
Fokusačný objektív150 mm, ďalšie podľa dátového listu optiky
Tvarovanie impulzuPriebeh výkonu v rámci impulzu sa dá nastaviť
Displej a ovládanieOvládanie dotykovým displejom. Laserové parametre sa dajú nastaviť aj multifunkčným nožným spínačom. Softvér WINLaser 4 sa dá ovládať cez dotykový displej.
Pracovný rozsah
Rýchlosť pojazdu (X, Y, Z)0–25 mm/s
Rozsah pojazdu (X, Y, Z)340 × 330 × 370 mm
Najnižší pracovný bod565 mm
Najvyšší pracovný bod1780 mm
Dosah ramenaasi 1400 mm
Vonkajšie rozmery
Š × H × V (základ vrátane podvozka)1200 × 1030 × 1150 mm
HmotnosťS pásovým podvozkom asi 910 kg, bez neho asi 610 kg
Vonkajšie prípojky
Elektrická prípojka3 × 400 V / 50–60 Hz / 3 × 16 A

ALFlak vláknový laser — ALFlak 450 F

Laser
Typ lasera / vlnová dĺžkaVláknový laser, 1070 nm
Stredný výkon450 W
Výkon v režime CW450 W
Špičkový výkon impulzu4,5 kW
Energia impulzu45 J
Dĺžka impulzu0,2–50 ms/CW
Frekvencia impulzovJednotlivý impulz — 100 Hz
Prevádzkové režimyImpulzný / CW
Priemer zvarového bodu0,2–3,0 mm, voliteľne 0,1–4,0 mm
Fokusačný objektív150 mm, ďalšie podľa dátového listu optiky
Tvarovanie impulzuPriebeh výkonu v rámci impulzu sa dá nastaviť
Displej a ovládanieOvládanie dotykovým displejom. Laserové parametre sa dajú nastaviť aj multifunkčným nožným spínačom. Softvér WINLaser 4 sa dá ovládať cez dotykový displej.
Pracovný rozsah
Rýchlosť pojazdu (X, Y, Z)0–25 mm/s
Rozsah pojazdu (X, Y, Z)340 × 330 × 370 mm
Najnižší pracovný bod565 mm
Najvyšší pracovný bod1780 mm
Dosah ramenaasi 1400 mm
Vonkajšie rozmery
Š × H × V (základ vrátane podvozka)1200 × 1030 × 1150 mm
HmotnosťS pásovým podvozkom asi 910 kg, bez neho asi 610 kg
Vonkajšie prípojky
Elektrická prípojka3 × 400 V / 50–60 Hz / 3 × 16 A

ALFlak vláknový laser — ALFlak 600 F

Laser
Typ lasera / vlnová dĺžkaVláknový laser, 1070 nm
Stredný výkon600 W
Výkon v režime CW600 W
Špičkový výkon impulzu6 kW
Energia impulzu60 J
Dĺžka impulzu0,2–50 ms/CW
Frekvencia impulzovJednotlivý impulz — 100 Hz
Prevádzkové režimyImpulzný / CW
Priemer zvarového bodu0,2–3,0 mm, voliteľne 0,1–4,0 mm
Fokusačný objektív150 mm, ďalšie podľa dátového listu optiky
Tvarovanie impulzuPriebeh výkonu v rámci impulzu sa dá nastaviť
Displej a ovládanieOvládanie dotykovým displejom. Laserové parametre sa dajú nastaviť aj multifunkčným nožným spínačom. Softvér WINLaser 4 sa dá ovládať cez dotykový displej.
Pracovný rozsah
Rýchlosť pojazdu (X, Y, Z)0–25 mm/s
Rozsah pojazdu (X, Y, Z)340 × 330 × 370 mm
Najnižší pracovný bod565 mm
Najvyšší pracovný bod1780 mm
Dosah ramenaasi 1400 mm
Vonkajšie rozmery
Š × H × V (základ vrátane podvozka)1200 × 1030 × 1150 mm
HmotnosťS pásovým podvozkom asi 910 kg, bez neho asi 610 kg
Vonkajšie prípojky
Elektrická prípojka3 × 400 V / 50–60 Hz / 3 × 16 A
Externé chladenieVodné chladenie optiky a clonový vzduch v základnej výbave

ALFlak vláknový laser — ALFlak 900 F

Laser
Typ lasera / vlnová dĺžkaVláknový laser, 1070 nm
Stredný výkon900 W
Výkon v režime CW900 W
Špičkový výkon impulzu9 kW
Energia impulzu90 J
Dĺžka impulzu0,2–50 ms/CW
Frekvencia impulzovJednotlivý impulz — 100 Hz
Prevádzkové režimyImpulzný / CW
Priemer zvarového bodu0,3–3,0 mm, voliteľne 1,1–4,0 mm
Fokusačný objektív150 mm, ďalšie podľa dátového listu optiky
Tvarovanie impulzuPriebeh výkonu v rámci impulzu sa dá nastaviť
Displej a ovládanieOvládanie dotykovým displejom. Laserové parametre sa dajú nastaviť aj multifunkčným nožným spínačom. Softvér WINLaser 4 sa dá ovládať cez dotykový displej.
Pracovný rozsah
Rýchlosť pojazdu (X, Y, Z)0–25 mm/s
Rozsah pojazdu (X, Y, Z)340 × 330 × 370 mm
Najnižší pracovný bod565 mm
Najvyšší pracovný bod1780 mm
Dosah ramenaasi 1400 mm
Vonkajšie rozmery
Š × H × V (základ vrátane podvozka)1200 × 1030 × 1150 mm
HmotnosťS pásovým podvozkom asi 910 kg, bez neho asi 610 kg
Vonkajšie prípojky
Elektrická prípojka3 × 400 V / 50–60 Hz / 3 × 16 A
Externé chladenieVodné chladenie optiky a clonový vzduch v základnej výbave
