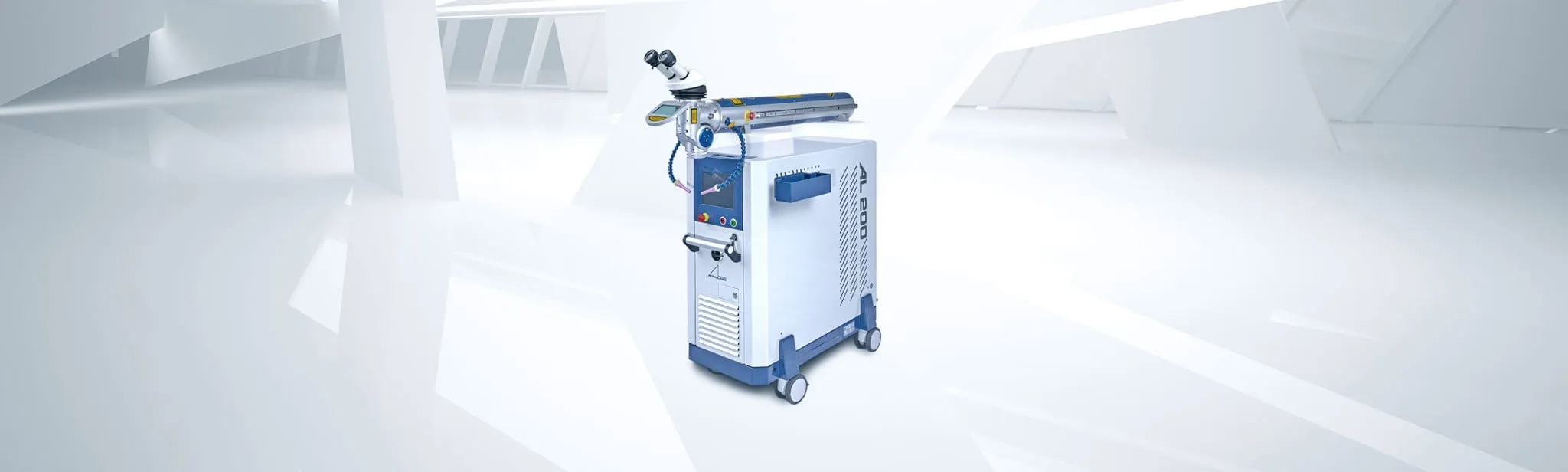

AL — séria (Fiber)
FLEXIBILNÁ VÝBAVA
- Výkon
- 300 / 450 / 600 / 900 W
- Kategória
- Otvorené stacionárne laserové systémy
Či už ide o výkon, laserový zdroj alebo vybavenie, lasery série AL sú mimoriadne flexibilné. Vďaka tomu môže byť AL individuálne nakonfigurovaný a dokonale prispôsobený meniacim sa úlohám.
Zariadenia série AL sa perfektne hodia k našim pracovným stolom AL-T. Môžu sa však integrovať aj do existujúcich strojových zariadení.
Zdroj lasera si vyberáte podľa svojich potrieb. Voliteľne sú dostupné vláknové laserové zdroje s výkonom 150, 300, 450, 600 alebo 900 W.
Vláknové lasery odporúčame pre zváranie plechov, hĺbkové zváranie, zváranie plynulým lúčom v CW-režime a pre reprodukovateľné výsledky zvárania vďaka integrovanému monitorovaniu výkonu.
Vláknový laserový zdroj sa vyznačuje vysokou energetickou účinnosťou.
Technické údaje
Zobraziť v katalóguAL-vláknový laser — AL 300 F
Laser
| Typ lasera / vlnová dĺžka | Vláknový laser, 1070 nm |
|---|---|
| Stredný výkon | 300 W |
| Výkon v režime CW | 300 W |
| Špičkový výkon impulzu | 3 kW |
| Energia impulzu | 30 J |
| Dĺžka impulzu | 0,2 – 50 ms/CW |
| Frekvencia impulzov | Jednotlivý impulz — 100 Hz |
| Parameter kvality lúča pri 50 µm | 2–3 mm·mrad |
| Prevádzkové režimy | Impulzný / CW |
| Priemer zvarového bodu | 0,2–3,0 mm, voliteľne 0,1–4,0 mm |
| Fokusačný objektív | 150 mm, ďalšie podľa dátového listu optiky |
| Tvarovanie impulzu | Priebeh výkonu v rámci impulzu sa dá nastaviť |
| Displej a ovládanie | Laserové parametre sa nastavujú dotykovým displejom alebo multifunkčným nožným spínačom. Základňa AL-T Basis C sa ovláda z displeja lasera. |
Vonkajšie rozmery
| Napájacia časť Š × H × V | 550 × 600 × 1200 mm |
|---|---|
| Hmotnosť | asi 100 kg |
Zdroj laserového žiarenia
| S fokusačnou jednotkou (dĺžka × Ø) | Podľa použitej optiky, na požiadanie |
|---|
Elektrické prípojky
| Elektrická prípojka | 200 – 240 V / 50 – 60 Hz / 16 A |
|---|
AL-vláknový laser — AL 450 F
Laser
| Typ lasera / vlnová dĺžka | Vláknový laser, 1070 nm |
|---|---|
| Stredný výkon | 450 W |
| Výkon v režime CW | 450 W |
| Špičkový výkon impulzu | 4,5 kW |
| Energia impulzu | 45 J |
| Dĺžka impulzu | 0,2 – 50 ms/CW |
| Frekvencia impulzov | Jednotlivý impulz — 100 Hz |
| Parameter kvality lúča pri 50 µm | 2–3 mm·mrad |
| Prevádzkové režimy | Impulzný / CW |
| Priemer zvarového bodu | 0,2–3,0 mm, voliteľne 0,1–4,0 mm |
| Fokusačný objektív | 150 mm, ďalšie podľa dátového listu optiky |
| Tvarovanie impulzu | Priebeh výkonu v rámci impulzu sa dá nastaviť |
| Displej a ovládanie | Laserové parametre sa nastavujú dotykovým displejom alebo multifunkčným nožným spínačom. Základňa AL-T Basis C sa ovláda z displeja lasera. |
Vonkajšie rozmery
| Napájacia časť Š × H × V | 550 × 600 × 1200 mm |
|---|---|
| Hmotnosť | asi 100 kg |
Zdroj laserového žiarenia
| S fokusačnou jednotkou (dĺžka × Ø) | Podľa použitej optiky, na požiadanie |
|---|
Elektrické prípojky
| Elektrická prípojka | 200 – 240 V / 50 – 60 Hz / 16 A |
|---|
AL-vláknový laser — AL 600 F
Laser
| Typ lasera / vlnová dĺžka | Vláknový laser, 1070 nm |
|---|---|
| Stredný výkon | 600 W |
| Výkon v režime CW | 600 W |
| Špičkový výkon impulzu | 6 kW |
| Energia impulzu | 60 J |
| Dĺžka impulzu | 0,2 – 50 ms/CW |
| Frekvencia impulzov | Jednotlivý impulz — 100 Hz |
| Parameter kvality lúča pri 50 µm | 2–3 mm·mrad |
| Prevádzkové režimy | Impulzný / CW |
| Priemer zvarového bodu | 0,2–3,0 mm, voliteľne 0,1–4,0 mm |
| Fokusačný objektív | 150 mm, ďalšie podľa dátového listu optiky |
| Tvarovanie impulzu | Priebeh výkonu v rámci impulzu sa dá nastaviť |
| Displej a ovládanie | Laserové parametre sa nastavujú dotykovým displejom alebo multifunkčným nožným spínačom. Základňa AL-T Basis C sa ovláda z displeja lasera. |
Vonkajšie rozmery
| Napájacia časť Š × H × V | 550 × 600 × 1200 mm |
|---|---|
| Hmotnosť | asi 100 kg |
Zdroj laserového žiarenia
| S fokusačnou jednotkou (dĺžka × Ø) | Podľa použitej optiky, na požiadanie |
|---|
Elektrické prípojky
| Elektrická prípojka | 3 × 400 V / 50 – 60 Hz / 3 × 16 A |
|---|---|
| Externé chladenie | Vodné chladenie optiky v základnej výbave |
AL-vláknový laser — AL 900 F
Laser
| Typ lasera / vlnová dĺžka | Vláknový laser, 1070 nm |
|---|---|
| Stredný výkon | 900 W |
| Výkon v režime CW | 900 W |
| Špičkový výkon impulzu | 9 kW |
| Energia impulzu | 90 J |
| Dĺžka impulzu | 0,2 – 50 ms/CW |
| Frekvencia impulzov | Jednotlivý impulz — 100 Hz |
| Parameter kvality lúča pri 50 µm | 2 × (2–3 mm·mrad), dve vlákna |
| Prevádzkové režimy | Impulzný / CW |
| Priemer zvarového bodu | 0,3–3,0 mm, voliteľne 1,1–4,0 mm |
| Fokusačný objektív | 150 mm, ďalšie podľa dátového listu optiky |
| Tvarovanie impulzu | Priebeh výkonu v rámci impulzu sa dá nastaviť |
| Displej a ovládanie | Laserové parametre sa nastavujú dotykovým displejom alebo multifunkčným nožným spínačom. Základňa AL-T Basis C sa ovláda z displeja lasera. |
Vonkajšie rozmery
| Napájacia časť Š × H × V | 550 × 600 × 1200 mm |
|---|---|
| Hmotnosť | asi 100 kg |
Zdroj laserového žiarenia
| S fokusačnou jednotkou (dĺžka × Ø) | Podľa použitej optiky, na požiadanie |
|---|
Elektrické prípojky
| Elektrická prípojka | 3 × 400 V / 50 – 60 Hz / 3 × 16 A |
|---|---|
| Externé chladenie | Vodné chladenie optiky v základnej výbave |
