AL-Q
LASEROVÁ ZVÁRACIA STANICA PRE SÉRIOVÚ VÝROBU
- Výkon
- 150 / 300 / 450 / 600 W
- Kategória
- Uzatvorené laserové systémy

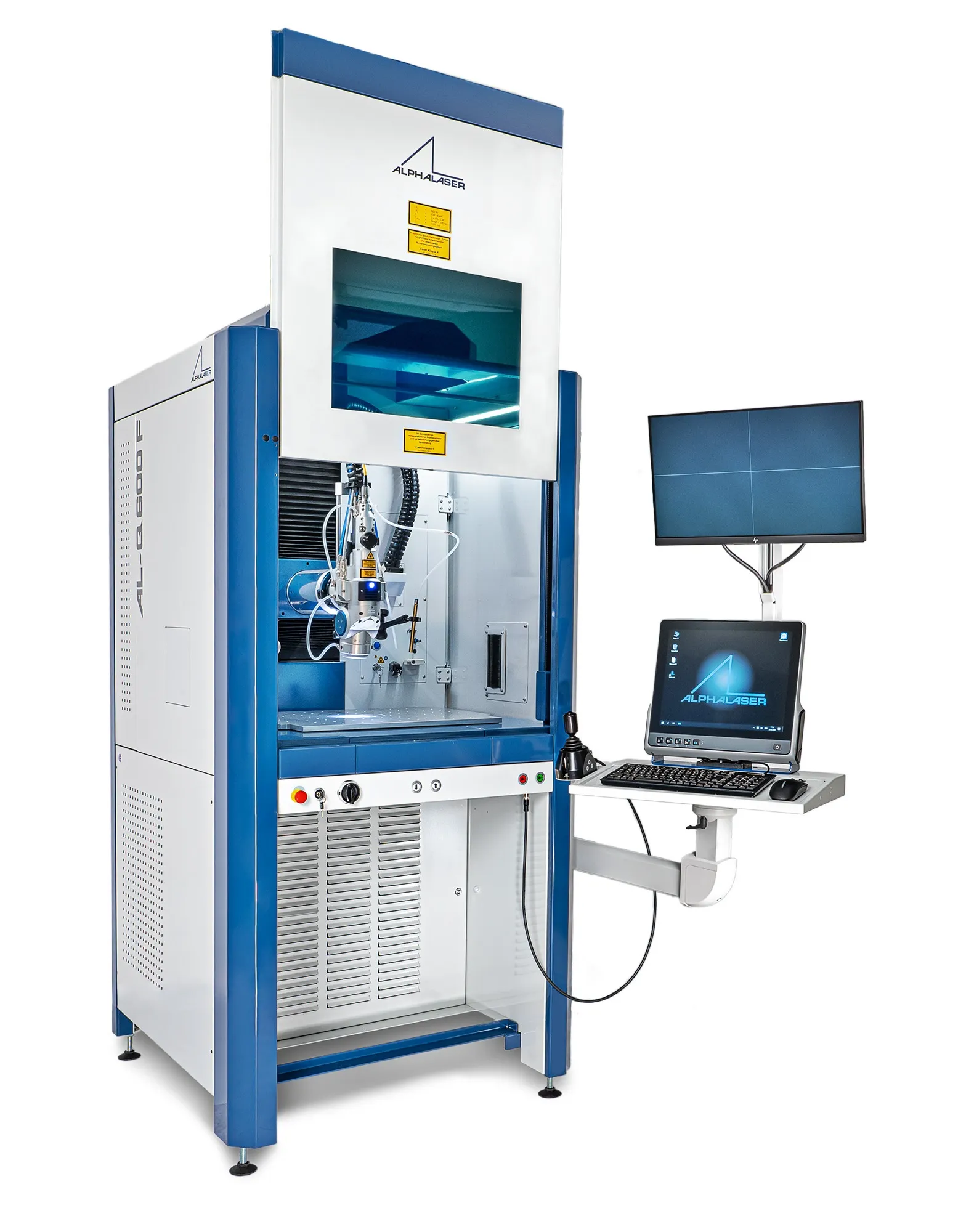

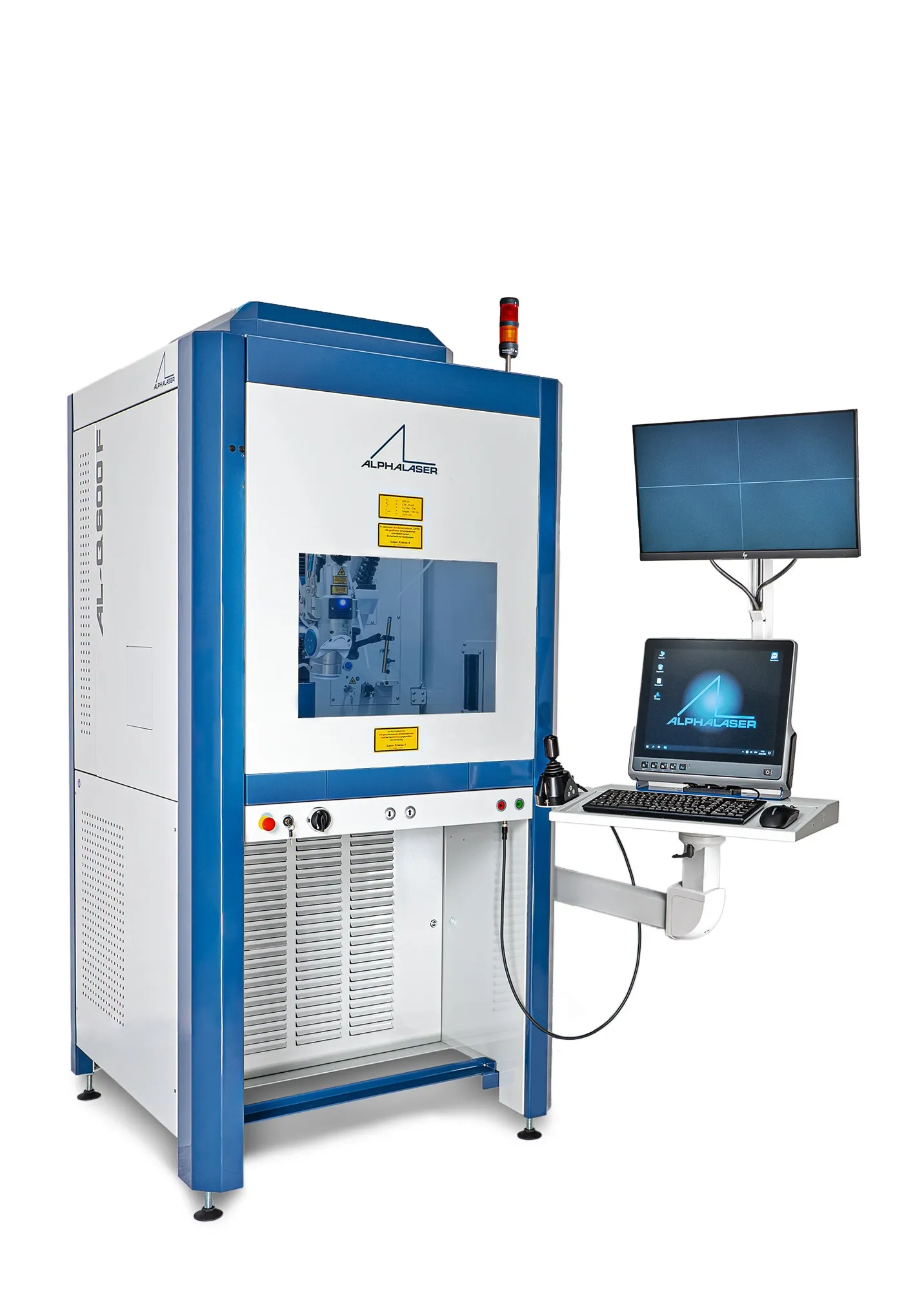

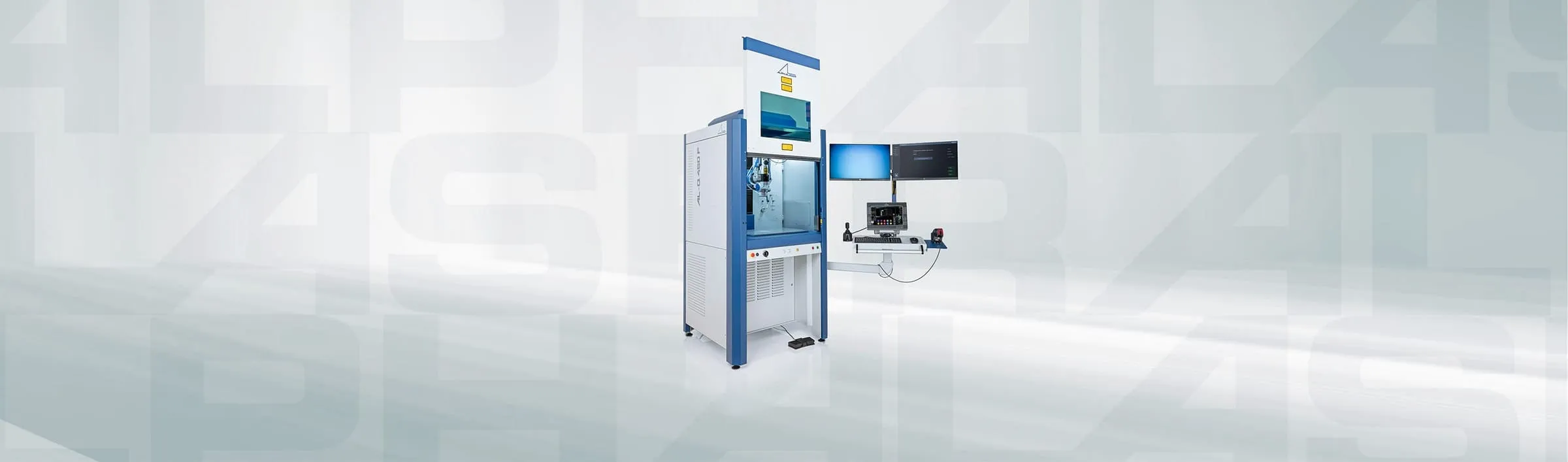

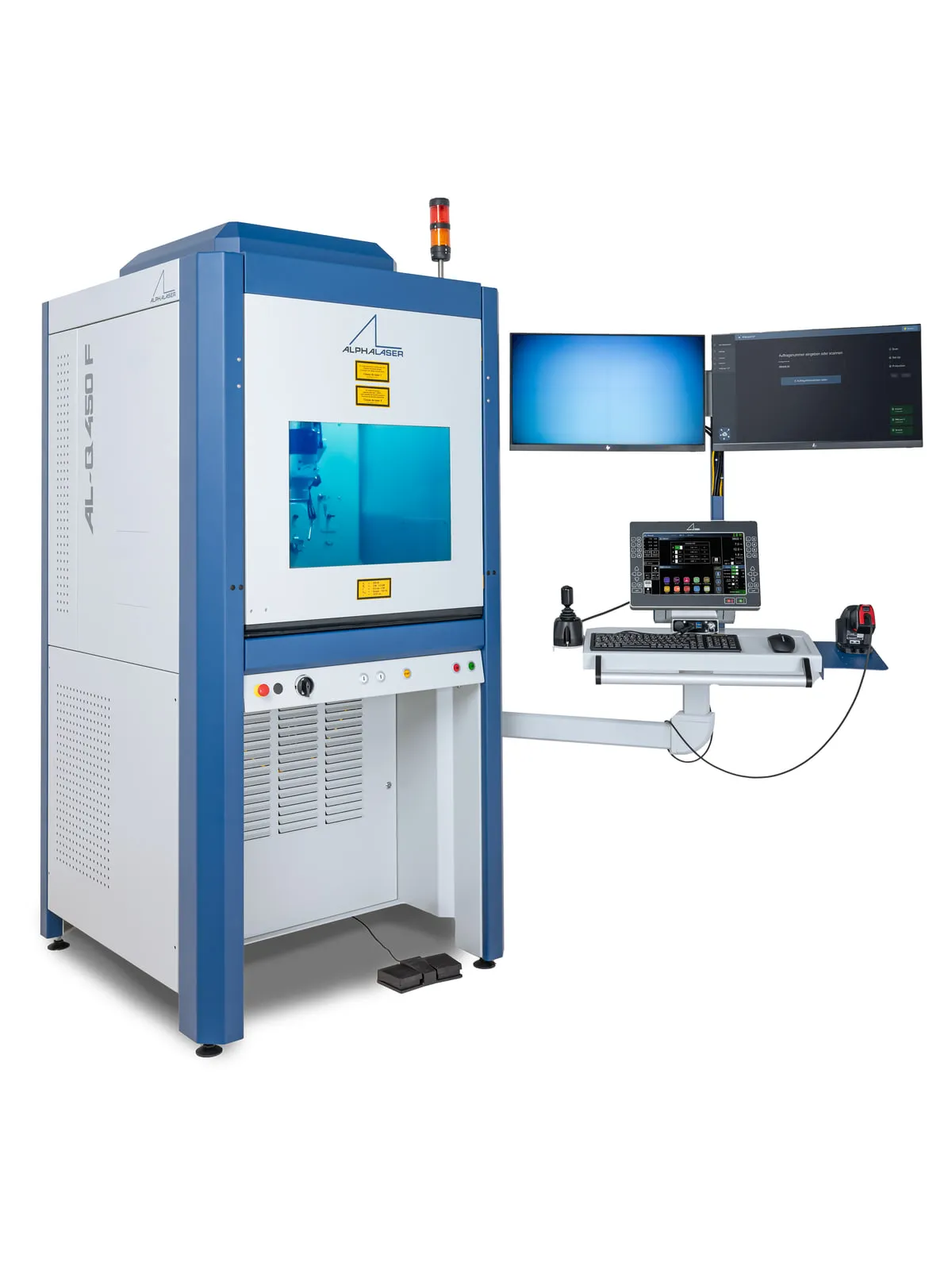

AL-Q je laserová bunka, ktorá je dostupná s rôznymi vzduchom chladenými vláknovými laserovými zdrojmi s výkonom 150, 300, 450 alebo 600 W. Systémy s výkonom 450 a 600 W sú voliteľne dostupné aj s vodným chladením.

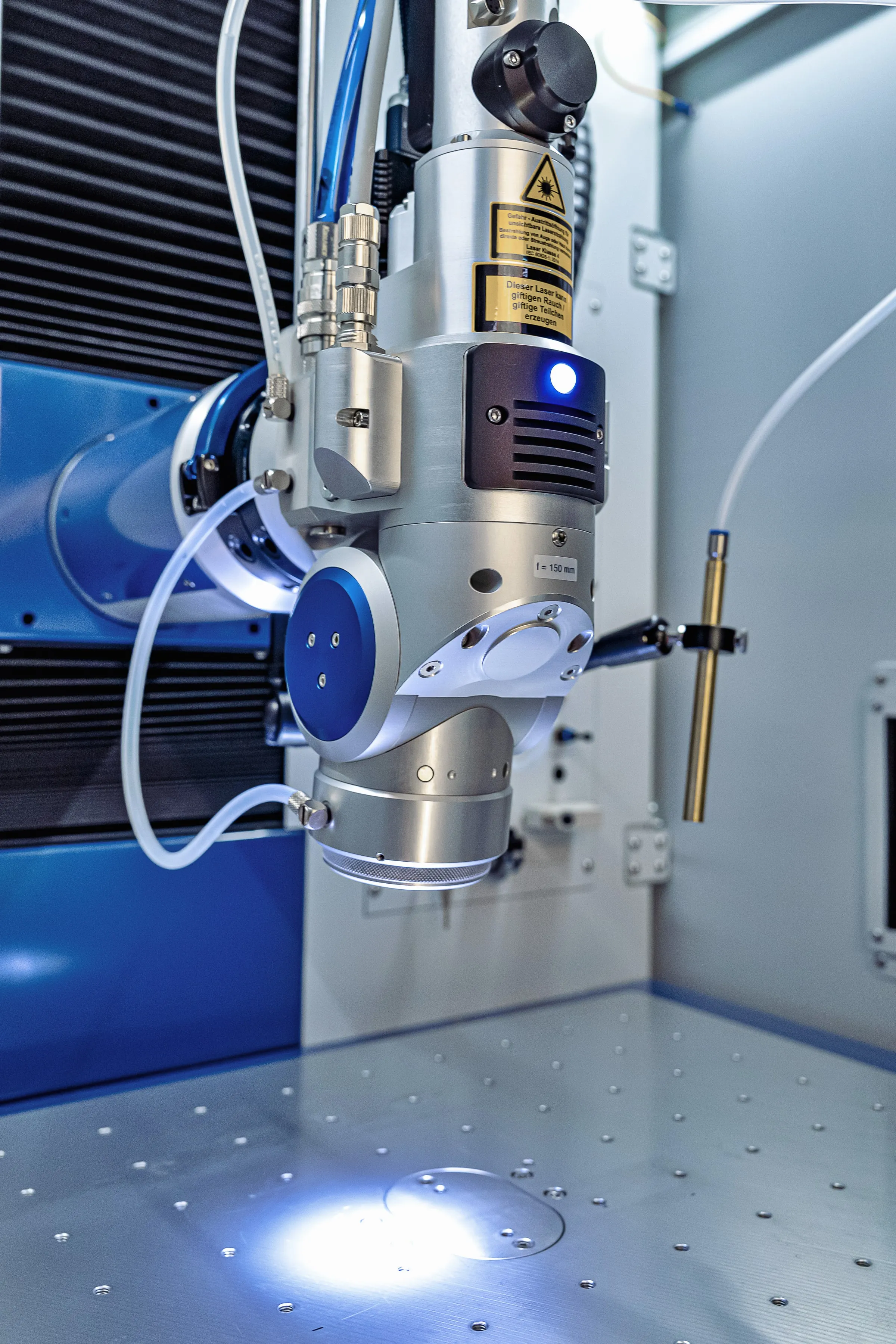

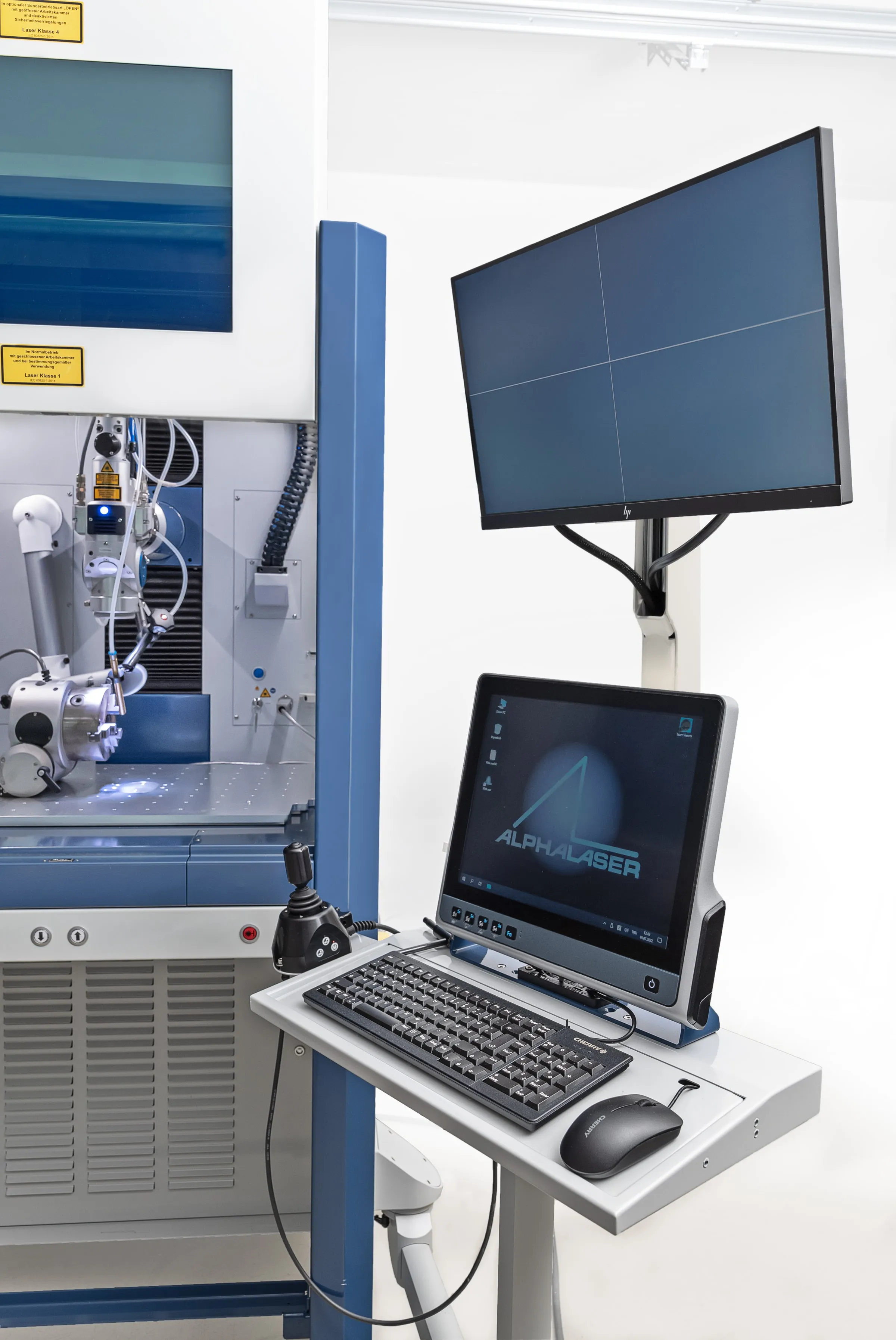

Zariadenie možno flexibilne vybaviť všetkými priemyselnými optikami ALPHA LASER. Systém rýchlej výmeny je súčasťou štandardnej výbavy. AL-Q je ideálny pre automatizovanú prácu. Elektrické dvierka sa otvárajú a zatvárajú stlačením tlačidla, čo umožňuje rýchle obsluhovanie pracovnej komory. Jednotlivé diely či zásobníky nachádzajú dostatok miesta na centrálne usporiadanom pracovnom stole.
Dlhé komponenty možno do kabíny vkladať aj zospodu cez priechod v pracovnom stole alebo cez štrbiny na boku skrine. Systém pick-andplace môže byť pripojený alebo dodatočne vybavený pre ešte komplexnejšiu automatizáciu. Programovanie je jednoduché, pretože náš známy softvér WINLaserNC nevyžaduje G-kódy. Je možné definovať rôzne úrovne používateľov a pravidlá prístupu, aby sa predišlo chybám pri práci.

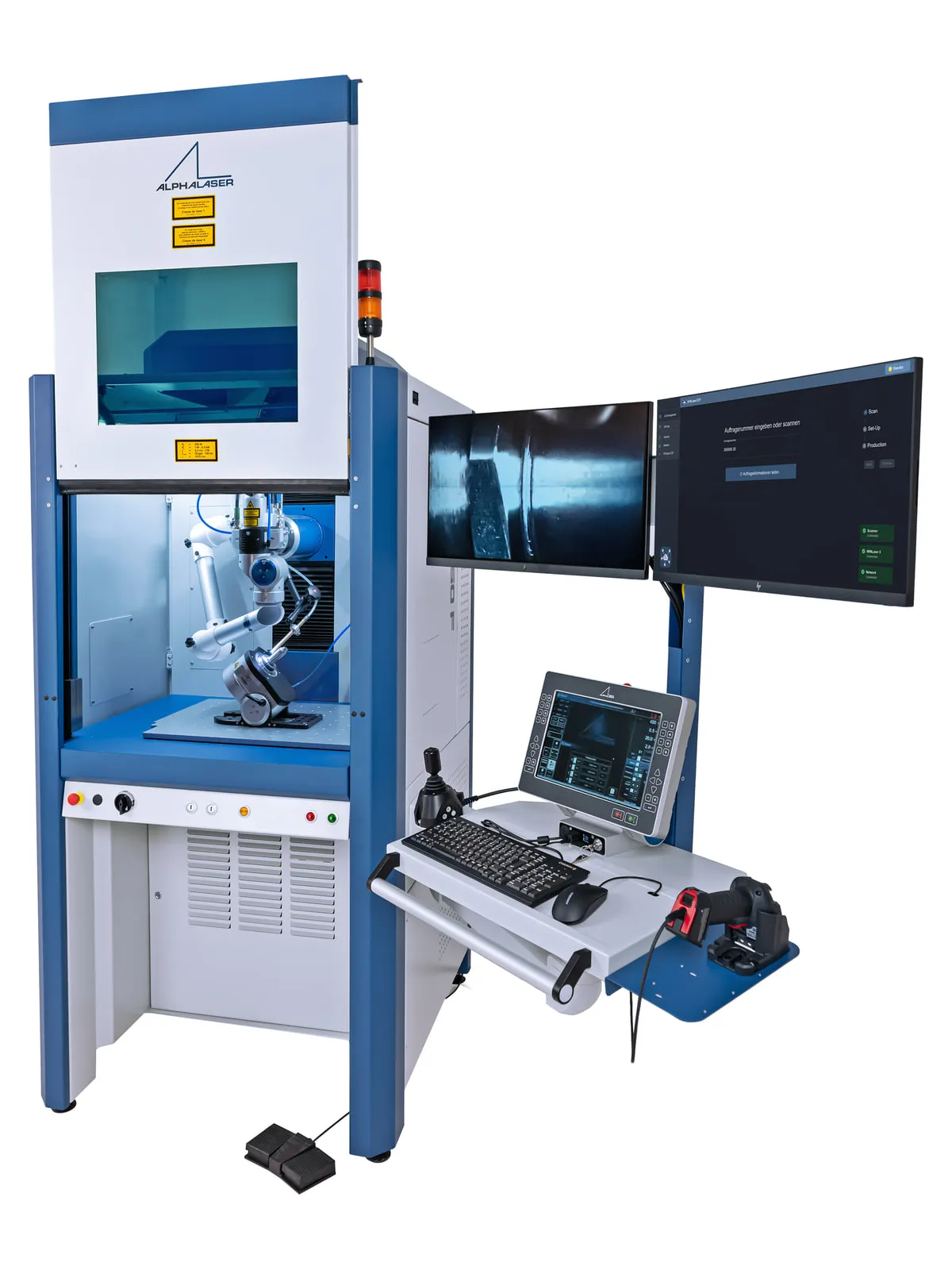

Na AL-Q je dokonca možné vykonávať aj manuálne zváracie úlohy (prepracovanie, jeden kus atď.). Pre pozorovanie zváracieho procesu je možné využiť voliteľné ALPHA LASER 2D video okuliare.

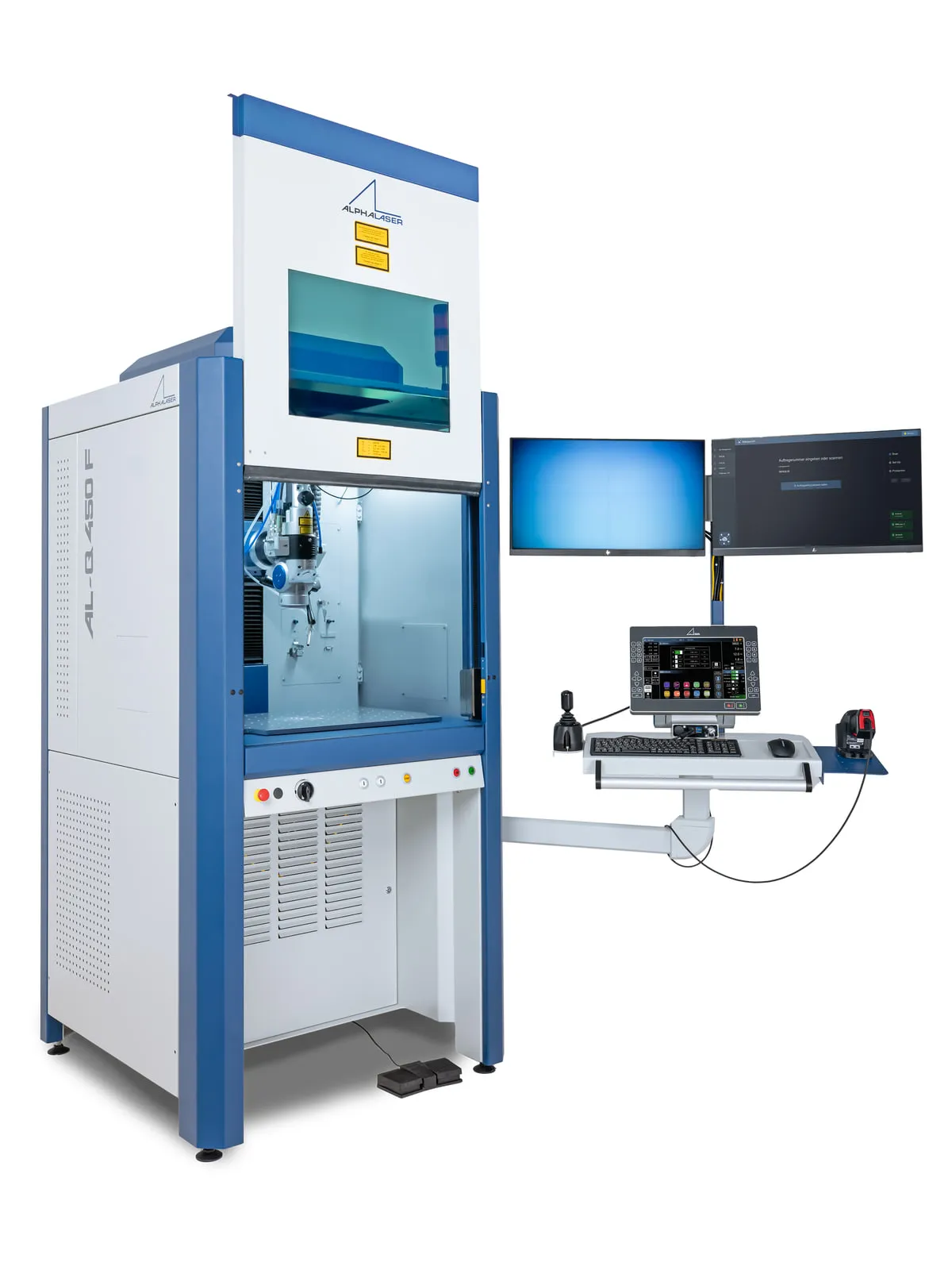

Práce sa potom vykonávajú pri otvorených dverách – s dodatočnými opatreniami na ochranu pred laserom. Externé odsávanie (štart-stop integrované v AL-Q) spoľahlivo odsáva výpary vznikajúce pri zváraní.

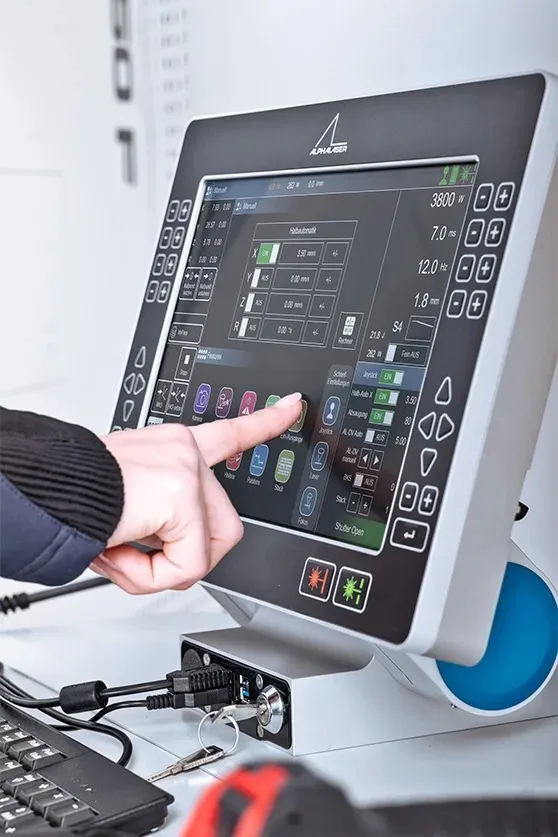

WINLaser® 5 – nová generácia laserového riadiaceho systému
Kompletne vyvinutý spoločnosťou ALPHA LASER
S WINLaser 5 predstavujeme výkonný riadiaci systém, ktorý bol kompletne vyvinutý spoločnosťou ALPHA LASER – od návrhu architektúry až po jeho implementáciu. Systémová architektúra je založená na kvalitných priemyselných komponentoch spoločnosti B&R Automation a prináša:
- Jednoduchšie ovládanie a správu systému
- Vyššiu škálovateľnosť
- Bezpečnosť už od návrhu systému (Security by Design)
- Maximálnu dostupnosť systému
- Vyšší výkon a rýchlejšiu odozvu
Tento premyslený základ zaručuje spoľahlivé a efektívne riadenie všetkých laserových procesov.
WINLaser® CSP – Connectivity Service Package pre Priemysel 4.0
Inteligentné prepojenie vášho systému ALPHA LASER s výrobou
WINLaser CSP (Connectivity Service Package) je inteligentné riešenie pre digitálnu integráciu laserových systémov ALPHA LASER do moderného výrobného prostredia. Je postavené na výkonnej architektúre systému WINLaser 5 a umožňuje efektívne prepojenie lasera s podnikovými a výrobnými systémami.
- Efektívnejšie a lepšie riadené výrobné procesy
- Inteligentnú správu a sledovanie výrobných zákaziek
- Jednoduchú integráciu do existujúcich systémov prostredníctvom OPC UA alebo REST API
- Podporu štandardu UMATI (Universal Machine Technology Interface), ktorý umožňuje bezproblémovú komunikáciu medzi strojmi v prostredí Priemyslu 4.0
WINLaser CSP vytvára základ pre digitalizovanú, prepojenú a efektívnu výrobu budúcnosti.
Správny prípravok pre maximálnu efektivitu a ergonómiu

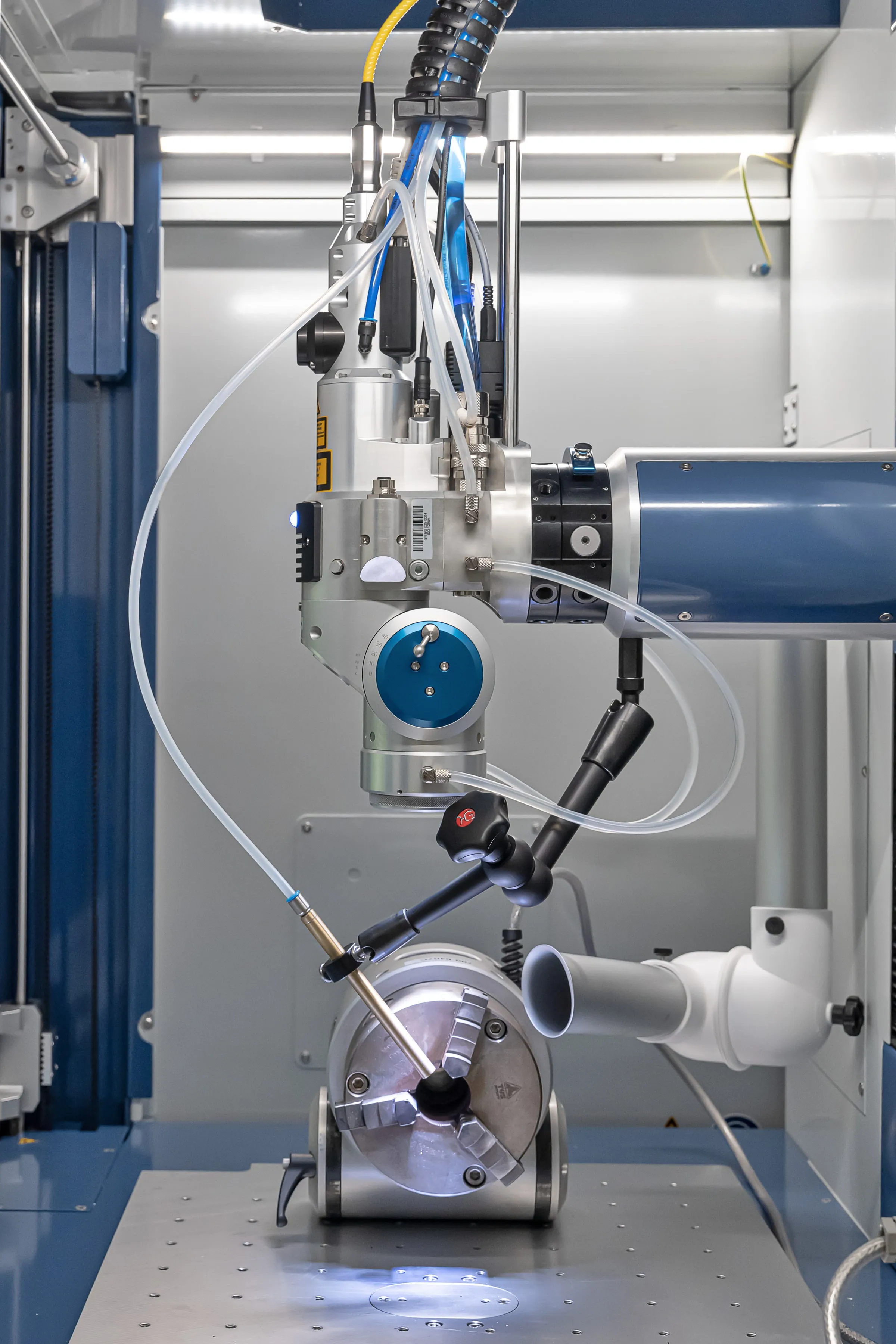

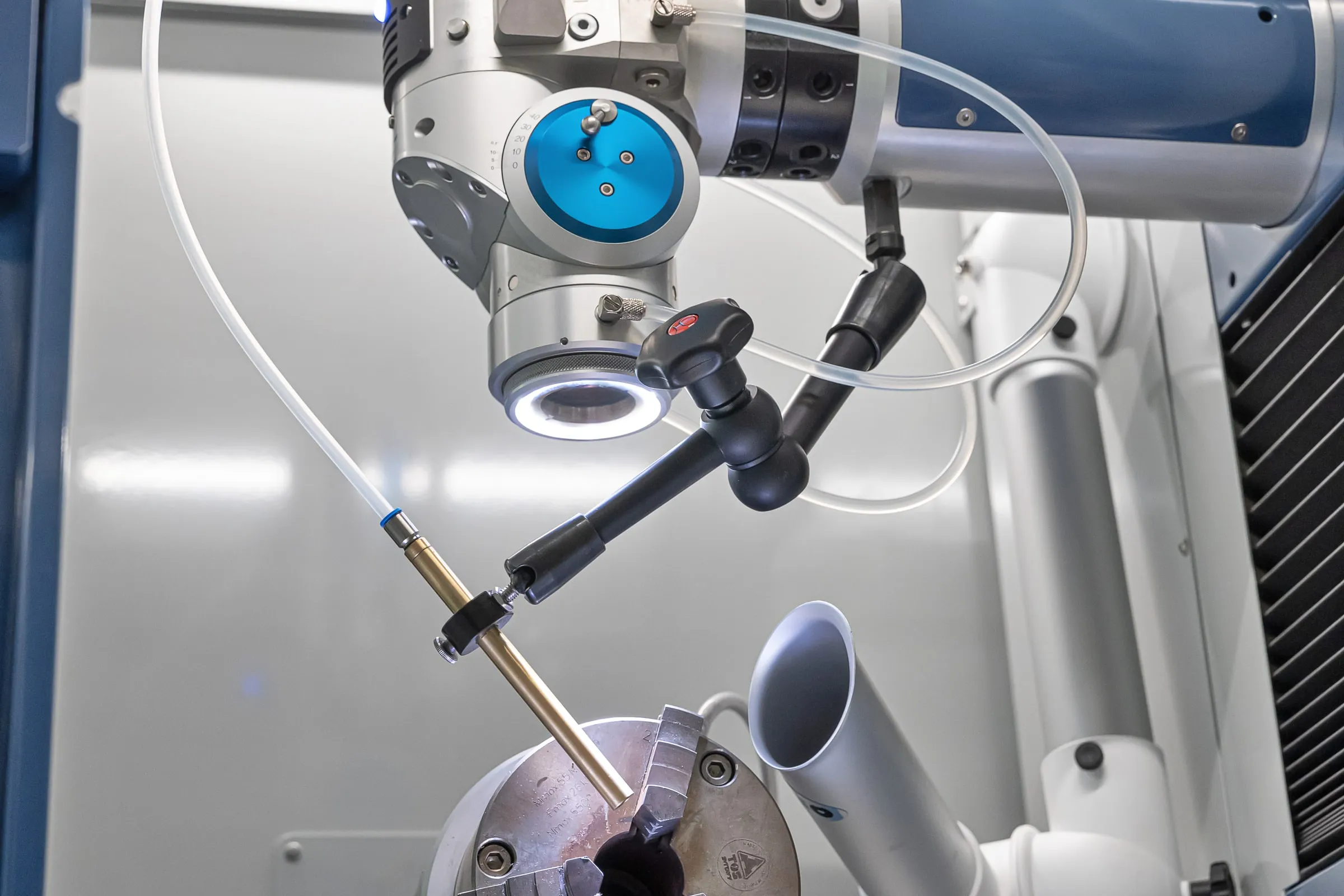

Vhodný upínací prípravok má zásadný vplyv na produktivitu, presnosť zvárania aj komfort obsluhy. Naše rotačné osi predstavujú ideálne riešenie pre široké spektrum aplikácií laserového zvárania.
- Flexibilné možnosti upínania: Na výber sú prevedenia s pneumatickým klieštinovým upínaním alebo univerzálnym skľučovadlom pre maximálnu flexibilitu pri upínaní obrobkov.
- Jednoduchá a pohodlná obsluha: Presné ovládanie a intuitívna manipulácia, napríklad pomocou nožného spínača, zabezpečujú plynulý a efektívny pracovný proces.
- Veľký rozsah použitia: Rotačné osi umožňujú upínanie obrobkov s priechodným priemerom až 34 mm, vďaka čomu sú vhodné pre široké spektrum súčiastok a komponentov.
- Plná integrácia do systému WINLaser: Všetky prípravky sú kompletne integrované do riadiaceho systému WINLaser, čo zabezpečuje jednoduché ovládanie a bezproblémový priebeh výrobných procesov.
Používate už vlastný prípravok a chcete ho integrovať do systému AL-Q? Alebo ešte hľadáte vhodné upnutie obrobku? Radi vám poradíme. Na požiadanie preveríme kompatibilitu vášho existujúceho riešenia alebo navrhneme nový prípravok presne podľa vašich výrobných požiadaviek a nárokov laserového zvárania.
Galéria
Videá
Technické údaje
Zobraziť v katalóguAL-Q 150
Laser
| Typ lasera / vlnová dĺžka | Vláknový laser QCW, 1070 nm |
|---|---|
| Stredný výkon | 150 W |
| Výkon v režime CW | 150 W |
| Špičkový výkon impulzu | 1,5 kW |
| Energia impulzu | 15 J |
| Dĺžka impulzu | 0,2–50 ms/CW |
| Frekvencia impulzov | Jednotlivý impulz — 100 Hz |
| Parameter kvality lúča pri 50 µm | 2–3 mm·mrad |
| Prevádzkový režim | Impulzný / CW |
| Priemer zvarového bodu | 0,2–2,0 mm |
| Fokusačný objektív | 150 mm |
| Chladenie | Vzduch |
Riadenie
| Operačný systém | WINLaser 5 |
|---|---|
| Správa zákaziek | WINLaser CSP (voliteľne) |
| Vstupné zariadenia | Dotyková obrazovka, myš, klávesnica |
| Bezpečnostné požiadavky | Performance Level d |
Pracovná komora
| Š × H × V | Štandard 900 × 650 × 850 mm; rozšírený 1300 × 650 × 850 mm |
|---|---|
| Pracovná doska (Š × H), s rastrom otvorov M5 | Štandard 610 × 440 mm; XL 500 × 390 mm |
| Hmotnosť obrobku | Do 100 kg, v strede |
| Rozsah pojazdu (X, Y, Z) | Štandard 210 × 175 × asi 300 mm; XL 310 × 225 × asi 300 mm |
| Presnosť polohovania (X, Y, Z) | < 0,02 mm |
| Rýchlosť pojazdu (X, Y, Z) | 25 mm/s |
Vonkajšie rozmery
| Š × H × V (v pracovnej polohe, otvorené dvere) | Štandard 1850 × 1775 × 2470 mm; XL 2380 × 2105 × 2470 mm |
|---|---|
| Š × H × V (v prepravnej polohe, zatvorené dvere, bez signálneho stĺpika) | 1250 × 1140 × 1990 mm |
| Hmotnosť | 475 kg (XL asi 500 kg) |
Prípojky médií
| Elektrická prípojka | 3 × 400 V / 50–60 Hz / 3 × 16 A |
|---|---|
| Odsávanie dymu | Prípojka NW45, prietok 50–250 m³/h, odporúčaná certifikácia W3 |
| Chladiaca voda (pri voliteľnom vodnom chladení) | Prípojka ½″, prívod 18–24 °C, chladiaci výkon 3,5–5,7 kW, tlakový rozdiel max. 2 bar |
| Ochranný plyn | Konektor 6 mm |
| Stlačený vzduch (pri pneumatickom upínaní alebo Crossjete) | Konektor 6 mm |
| Vzdialená správa | Ethernetová zásuvka (alebo Wi-Fi) |
| Sieť zákazníka (pri voliteľnom WINLaser CSP) | Ethernetová zásuvka |
AL-Q 300
Laser
| Typ lasera / vlnová dĺžka | Vláknový laser QCW, 1070 nm |
|---|---|
| Stredný výkon | 300 W |
| Výkon v režime CW | 300 W |
| Špičkový výkon impulzu | 3 kW |
| Energia impulzu | 30 J |
| Dĺžka impulzu | 0,2–50 ms/CW |
| Frekvencia impulzov | Jednotlivý impulz — 100 Hz |
| Parameter kvality lúča pri 50 µm | 2–3 mm·mrad |
| Prevádzkový režim | Impulzný / CW |
| Priemer zvarového bodu | 0,2–2,0 mm |
| Fokusačný objektív | 150 mm |
| Chladenie | Vzduch |
Riadenie
| Operačný systém | WINLaser 5 |
|---|---|
| Správa zákaziek | WINLaser CSP (voliteľne) |
| Vstupné zariadenia | Dotyková obrazovka, myš, klávesnica |
| Bezpečnostné požiadavky | Performance Level d |
Pracovná komora
| Š × H × V | Štandard 900 × 650 × 850 mm; rozšírený 1300 × 650 × 850 mm |
|---|---|
| Pracovná doska (Š × H), s rastrom otvorov M5 | Štandard 610 × 440 mm; XL 500 × 390 mm |
| Hmotnosť obrobku | Do 100 kg, v strede |
| Rozsah pojazdu (X, Y, Z) | Štandard 210 × 175 × asi 300 mm; XL 310 × 225 × asi 300 mm |
| Presnosť polohovania (X, Y, Z) | < 0,02 mm |
| Rýchlosť pojazdu (X, Y, Z) | 25 mm/s |
Vonkajšie rozmery
| Š × H × V (v pracovnej polohe, otvorené dvere) | Štandard 1850 × 1775 × 2470 mm; XL 2380 × 2105 × 2470 mm |
|---|---|
| Š × H × V (v prepravnej polohe, zatvorené dvere, bez signálneho stĺpika) | 1250 × 1140 × 1990 mm |
| Hmotnosť | 475 kg (XL asi 500 kg) |
Prípojky médií
| Elektrická prípojka | 3 × 400 V / 50–60 Hz / 3 × 16 A |
|---|---|
| Odsávanie dymu | Prípojka NW45, prietok 50–250 m³/h, odporúčaná certifikácia W3 |
| Chladiaca voda (pri voliteľnom vodnom chladení) | Prípojka ½″, prívod 18–24 °C, chladiaci výkon 3,5–5,7 kW, tlakový rozdiel max. 2 bar |
| Ochranný plyn | Konektor 6 mm |
| Stlačený vzduch (pri pneumatickom upínaní alebo Crossjete) | Konektor 6 mm |
| Vzdialená správa | Ethernetová zásuvka (alebo Wi-Fi) |
| Sieť zákazníka (pri voliteľnom WINLaser CSP) | Ethernetová zásuvka |
AL-Q 450
Laser
| Typ lasera / vlnová dĺžka | Vláknový laser QCW, 1070 nm |
|---|---|
| Stredný výkon | 450 W |
| Výkon v režime CW | 450 W |
| Špičkový výkon impulzu | 4,5 kW |
| Energia impulzu | 45 J |
| Dĺžka impulzu | 0,2–50 ms/CW |
| Frekvencia impulzov | Jednotlivý impulz — 100 Hz |
| Parameter kvality lúča pri 50 µm | 2–3 mm·mrad |
| Prevádzkový režim | Impulzný / CW |
| Priemer zvarového bodu | 0,2–2,0 mm |
| Fokusačný objektív | 150 mm |
| Chladenie | Vzduch / voda |
Riadenie
| Operačný systém | WINLaser 5 |
|---|---|
| Správa zákaziek | WINLaser CSP (voliteľne) |
| Vstupné zariadenia | Dotyková obrazovka, myš, klávesnica |
| Bezpečnostné požiadavky | Performance Level d |
Pracovná komora
| Š × H × V | Štandard 900 × 650 × 850 mm; rozšírený 1300 × 650 × 850 mm |
|---|---|
| Pracovná doska (Š × H), s rastrom otvorov M5 | Štandard 610 × 440 mm; XL 500 × 390 mm |
| Hmotnosť obrobku | Do 100 kg, v strede |
| Rozsah pojazdu (X, Y, Z) | Štandard 210 × 175 × asi 300 mm; XL 310 × 225 × asi 300 mm |
| Presnosť polohovania (X, Y, Z) | < 0,02 mm |
| Rýchlosť pojazdu (X, Y, Z) | 25 mm/s |
Vonkajšie rozmery
| Š × H × V (v pracovnej polohe, otvorené dvere) | Štandard 1850 × 1775 × 2470 mm; XL 2380 × 2105 × 2470 mm |
|---|---|
| Š × H × V (v prepravnej polohe, zatvorené dvere, bez signálneho stĺpika) | 1250 × 1140 × 1990 mm |
| Hmotnosť | 475 kg (XL asi 500 kg) |
Prípojky médií
| Elektrická prípojka | 3 × 400 V / 50–60 Hz / 3 × 16 A |
|---|---|
| Odsávanie dymu | Prípojka NW45, prietok 50–250 m³/h, odporúčaná certifikácia W3 |
| Chladiaca voda (pri voliteľnom vodnom chladení) | Prípojka ½″, prívod 18–24 °C, chladiaci výkon 3,5–5,7 kW, tlakový rozdiel max. 2 bar |
| Ochranný plyn | Konektor 6 mm |
| Stlačený vzduch (pri pneumatickom upínaní alebo Crossjete) | Konektor 6 mm |
| Vzdialená správa | Ethernetová zásuvka (alebo Wi-Fi) |
| Sieť zákazníka (pri voliteľnom WINLaser CSP) | Ethernetová zásuvka |
AL-Q 600
Laser
| Typ lasera / vlnová dĺžka | Vláknový laser QCW, 1070 nm |
|---|---|
| Stredný výkon | 600 W |
| Výkon v režime CW | 600 W |
| Špičkový výkon impulzu | 6 kW |
| Energia impulzu | 60 J |
| Dĺžka impulzu | 0,2–50 ms/CW |
| Frekvencia impulzov | Jednotlivý impulz — 100 Hz |
| Parameter kvality lúča pri 50 µm | 2–3 mm·mrad |
| Prevádzkový režim | Impulzný / CW |
| Priemer zvarového bodu | 0,2–2,0 mm |
| Fokusačný objektív | 150 mm |
| Chladenie | Vzduch / voda |
Riadenie
| Operačný systém | WINLaser 5 |
|---|---|
| Správa zákaziek | WINLaser CSP (voliteľne) |
| Vstupné zariadenia | Dotyková obrazovka, myš, klávesnica |
| Bezpečnostné požiadavky | Performance Level d |
Pracovná komora
| Š × H × V | Štandard 900 × 650 × 850 mm; rozšírený 1300 × 650 × 850 mm |
|---|---|
| Pracovná doska (Š × H), s rastrom otvorov M5 | Štandard 610 × 440 mm; XL 500 × 390 mm |
| Hmotnosť obrobku | Do 100 kg, v strede |
| Rozsah pojazdu (X, Y, Z) | Štandard 210 × 175 × asi 300 mm; XL 310 × 225 × asi 300 mm |
| Presnosť polohovania (X, Y, Z) | < 0,02 mm |
| Rýchlosť pojazdu (X, Y, Z) | 25 mm/s |
Vonkajšie rozmery
| Š × H × V (v pracovnej polohe, otvorené dvere) | Štandard 1850 × 1775 × 2470 mm; XL 2380 × 2105 × 2470 mm |
|---|---|
| Š × H × V (v prepravnej polohe, zatvorené dvere, bez signálneho stĺpika) | 1250 × 1140 × 1990 mm |
| Hmotnosť | 475 kg (XL asi 500 kg) |
Prípojky médií
| Elektrická prípojka | 3 × 400 V / 50–60 Hz / 3 × 16 A |
|---|---|
| Odsávanie dymu | Prípojka NW45, prietok 50–250 m³/h, odporúčaná certifikácia W3 |
| Chladiaca voda (pri voliteľnom vodnom chladení) | Prípojka ½″, prívod 18–24 °C, chladiaci výkon 3,5–5,7 kW, tlakový rozdiel max. 2 bar |
| Ochranný plyn | Konektor 6 mm |
| Stlačený vzduch (pri pneumatickom upínaní alebo Crossjete) | Konektor 6 mm |
| Vzdialená správa | Ethernetová zásuvka (alebo Wi-Fi) |
| Sieť zákazníka (pri voliteľnom WINLaser CSP) | Ethernetová zásuvka |
Nezáväzný dopyt
Napíšte nám, aké diely potrebujete opravovať alebo zvárať. Odporučíme model a pripravíme cenovú ponuku.
